Визуализация информации — базовый минимум в 2026 году. А самый лучший формат визуализации — диаграммы. Да, те самые, которые почему-то многие недолюбливают. А зря. Ведь это must have, если хочется круто доносить информацию.
Рассказываем о видах диаграмм и о том, когда применять каждую из них 😌
Что такое визуализация данных и зачем она нужна?
— это визуальное представление данных или информации:в виде диаграммы, инфографики, схемы или карты
С её помощью специалисты показывают сложную информацию в упрощённом формате. Так данные легче понять, проанализировать и структурировать в голове. Таблицы, кстати, тоже относятся к способу визуализации данных. Но сегодня обсуждаем диаграммы.
Вообще хорошая визуализация делает четыре вещи ⬇️
- Упрощает. Помогает увидеть в данных важное — растущий тренд, неожиданный провал или скрытую закономерность, которую легко пропустить в обычных таблицах
- Акцентирует. Расставляет акценты на ключевых данных. Это помогает быстро донести мысль даже до неподготовленной аудитории и подчеркнуть основное
-
Объясняет. Допустим, в отчёте маркетолог-стажёр написал строку: «Продажи выросли на 15%». А маркетолог-профи представил эти же данные в виде диаграммы, на которой видно, за какой период выросли продажи,
в какой области, что на это повлияло и т. д. Разница очевидна, правда? Второй вариант не просто сообщает факт, а делает его наглядным -
Систематизирует. Упорядочивает большие объёмы данных, распределяет
и систематизирует их
Но есть важный нюанс: эффективность визуализации напрямую зависит от её формата. Если подобрать неверный вид, можно, наоборот, запутаться в данных. Поэтому, чтобы случился мэтч, нужно разобраться, какие виды диаграмм существуют. Сейчас этим и займёмся 👀
📎 Напоминание
Прежде чем строить визуализацию, подумай, для кого она предназначена, и убедись, что она соответствует потребностям аудитории. Что этот человек хочет узнать? Какие вопросы для него важны? Отвечает ли визуализация на эти запросы?
Если сомневаешься, понятна ли графика, покажи её одному-двум людям из целевой аудитории. Их обратная связь очень пригодится
Столбчатые диаграммы, или барчарт

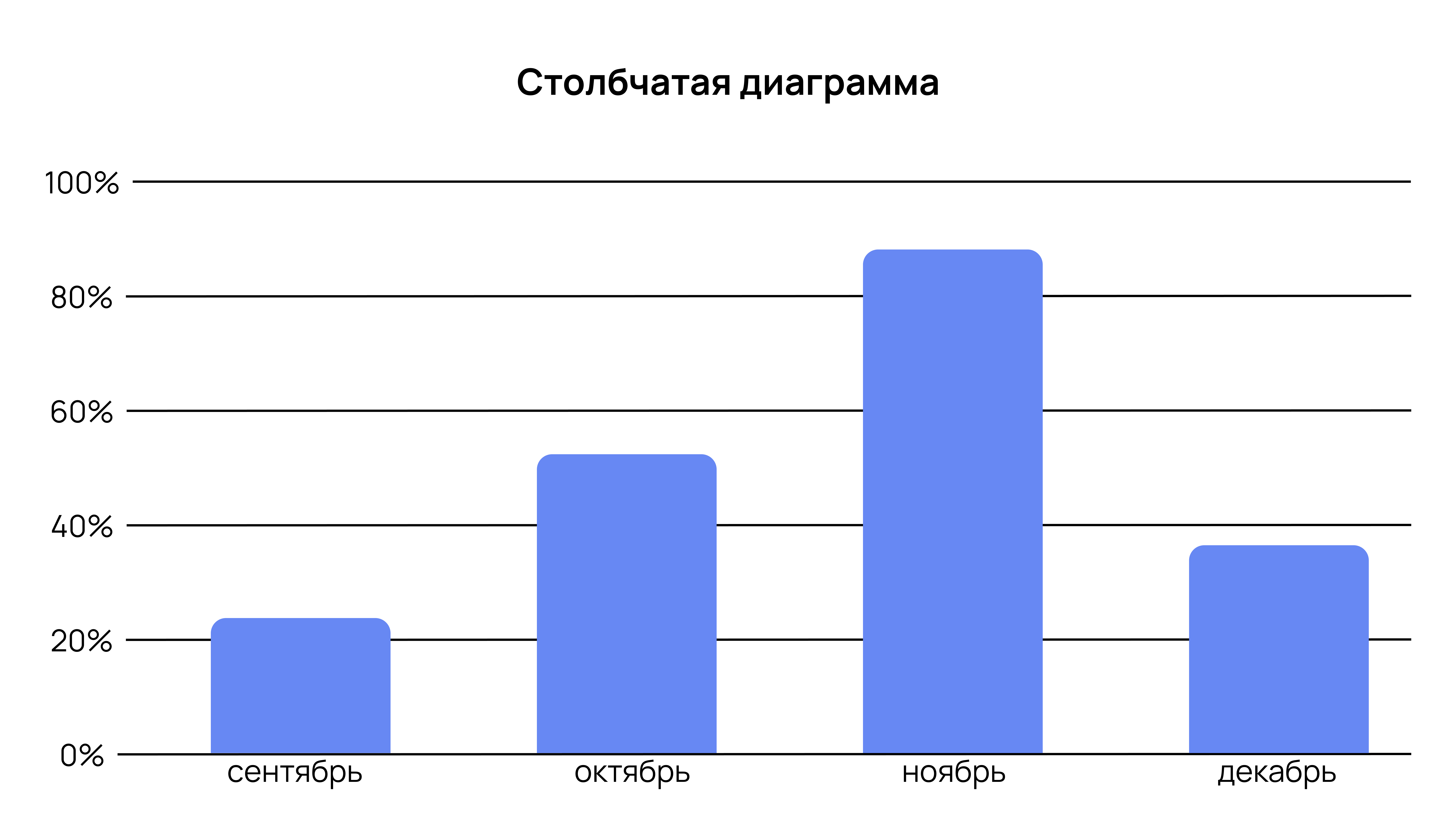

Вертикальная столбчатая диаграмма
Один из самых простых и популярных видов графиков. Состоит
из прямоугольников высота или длина которых пропорциональна значениям данных.
Между столбцами всегда есть равный промежуток, что подчёркивает — мы сравниваем отдельные, не связанные друг с другом категории.

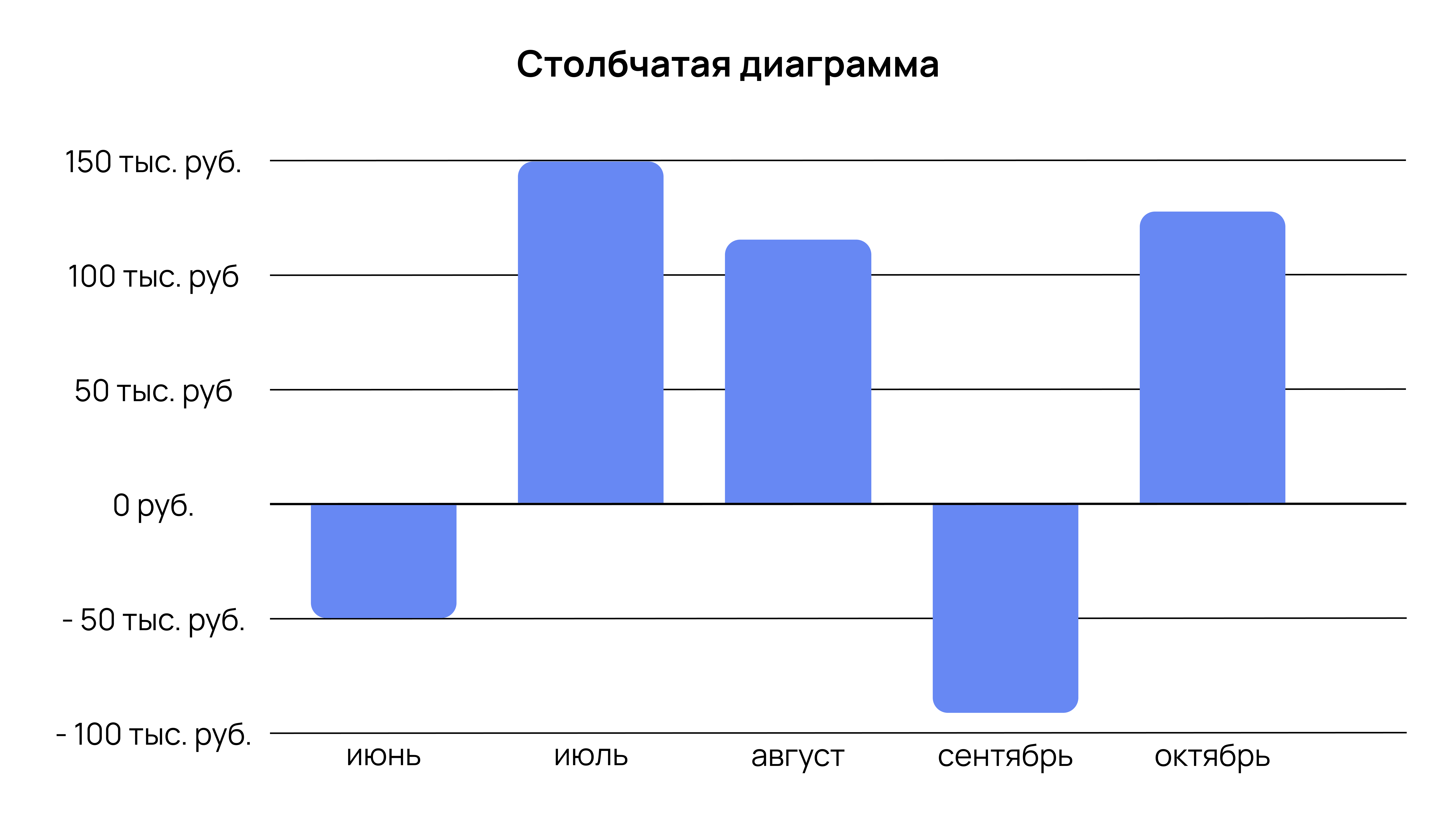

Столбчатая диаграмма отражает и отрицательные данные. Например, можно визуализировать расходы и доходы своей (пока что воображаемой) кофейни.

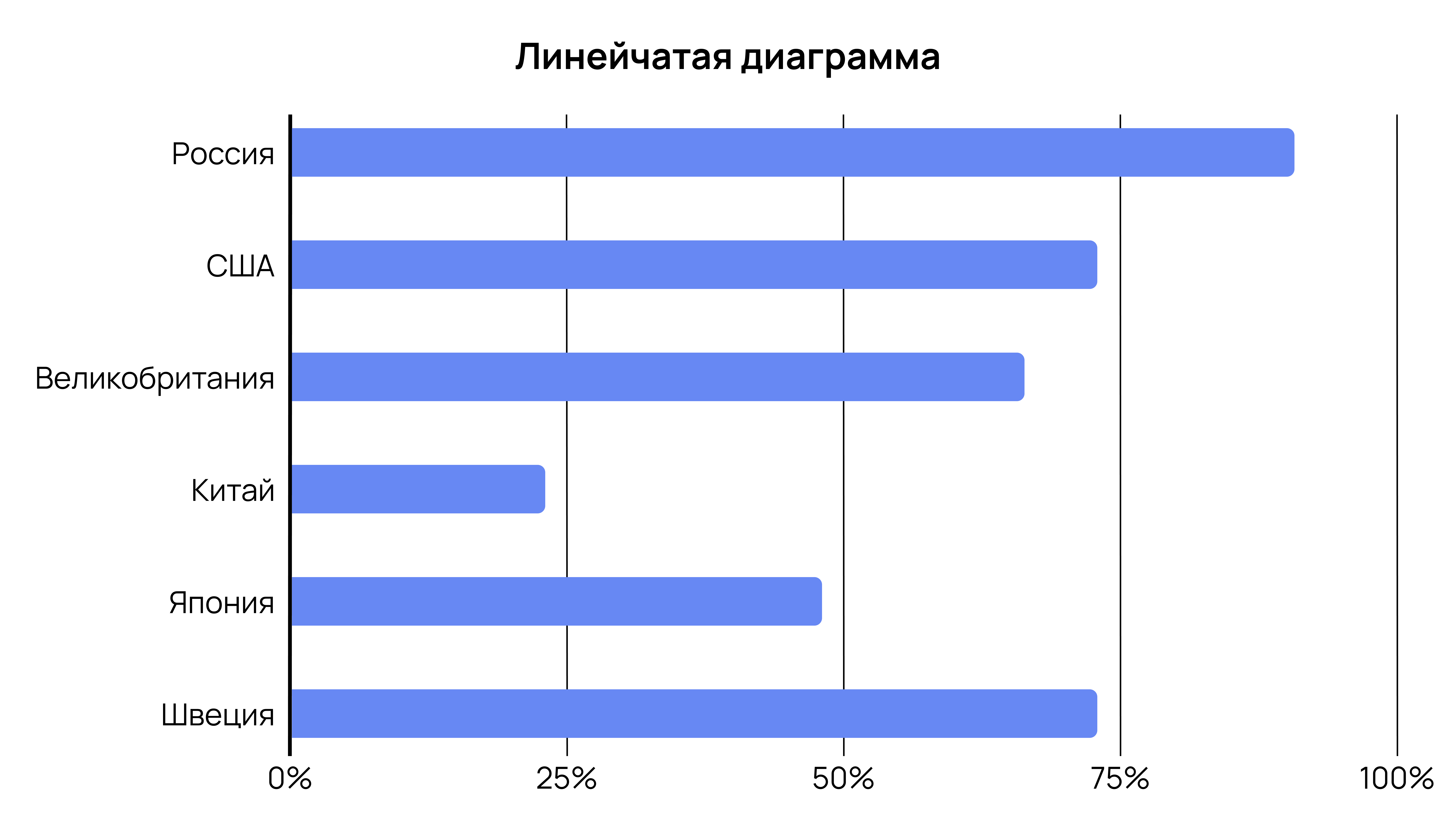

Горизонтальная диаграмма (линейчатая)
Если данные слишком длинные, лучше использовать линейчатую диаграмму. Так визуализация будет более понятной и наглядной. От столбчатой такой тип отличается только горизонтальным расположением столбцов.
Столбчатые и линейчатые диаграммы идеальны для сравнений: когда нужно показать, где «больше», а где «меньше». С помощью барчарта можно сравнить эффективность команд (зуммеры vs миллениалы) или оценивать результаты онбординга в компании.
✏️ Ось со значениями всегда должна начинаться с нуля, чтобы не искажать картину. А для отслеживания закономерностей столбцы можно сортировать от большего к меньшему и наоборот

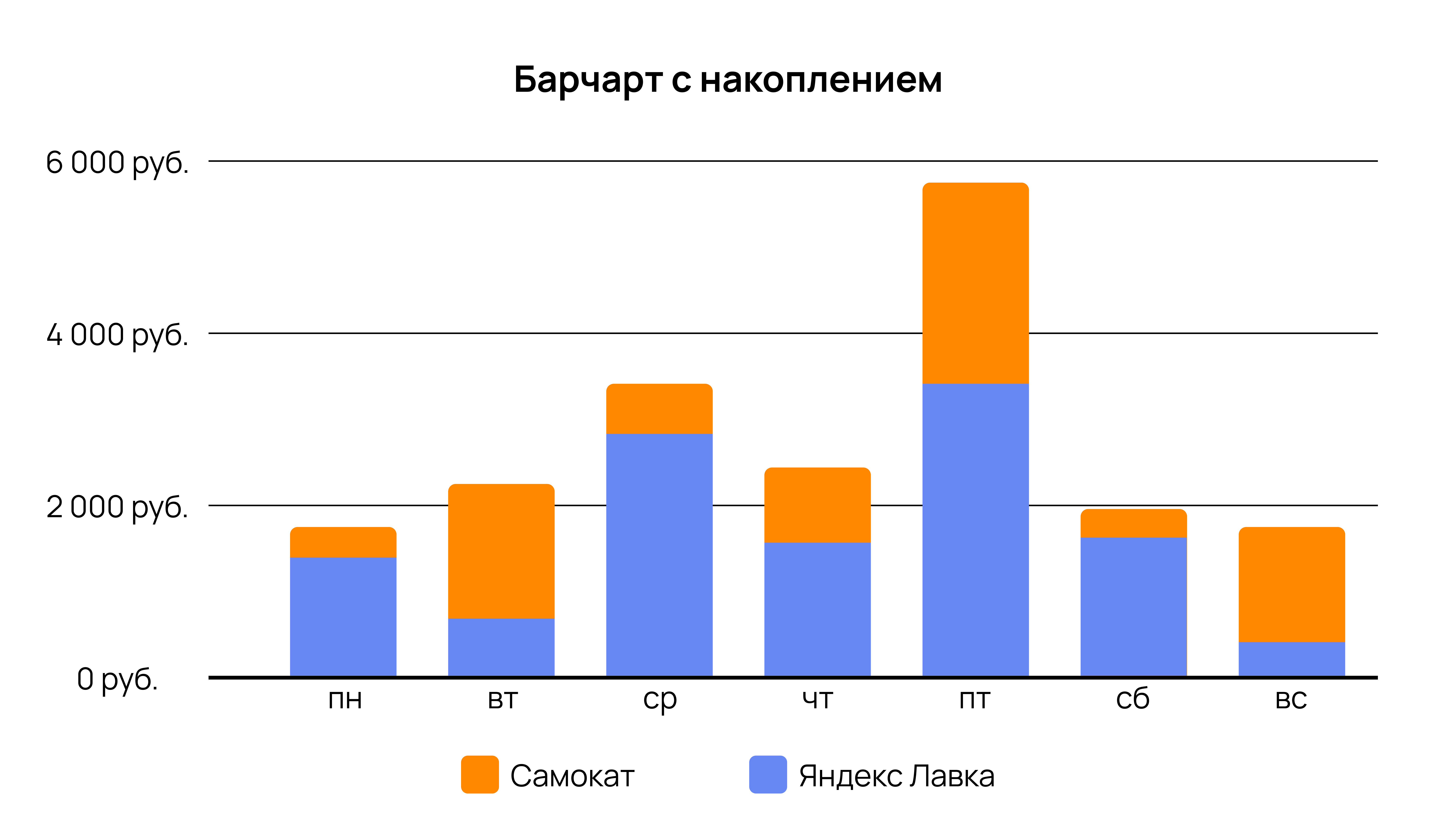

Столбчатая с накоплением
Диаграмма, где значения нескольких категорий складываются друг на друга внутри одного столбца. Общая высота (или длина) столбца показывает сумму всех значений, а цветные части внутри — вклад каждой категории.
Её спользуют, когда нужно одновременно показать общее значение и доли внутри него. Например, продажи по месяцам с разбивкой по товарам/регионам или бюджет компании «Котик», разделённый на статьи расходов.
Круговые диаграммы

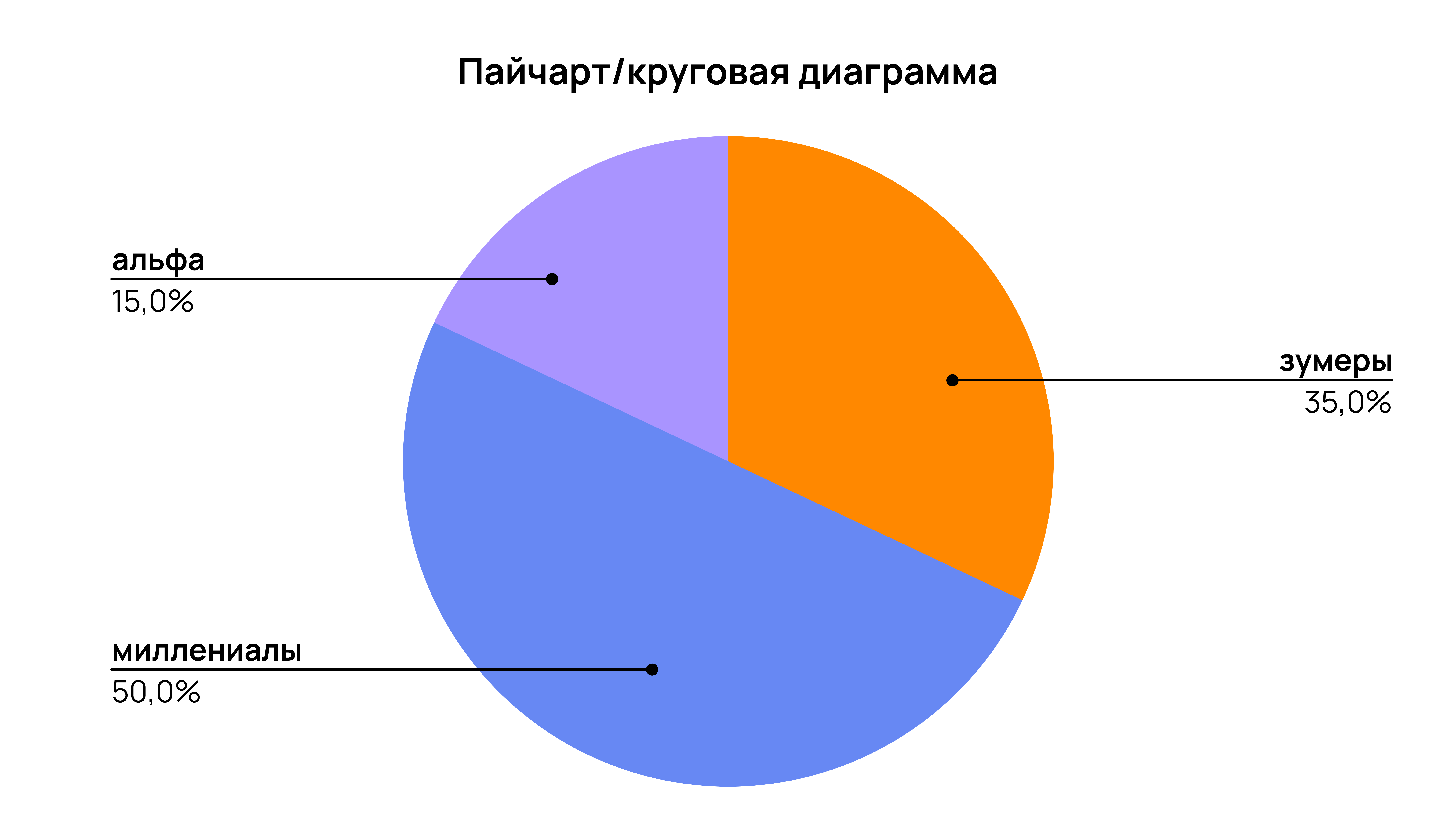

Классическая круговая диаграмма (пайчарт)
Это визуализация данных в виде круга, который разделён на секторы. Каждый сектор отражает долю чего-либо в общем объёме. Это как тортик, где каждый кусочек соответствует части целого. Весь круг — это 100%, а размер каждого сегмента показывает, какую часть он занимает.
Представим, что в команде WEEEK сотрудников-миллениалов больше, чем зумеров и альфа. Тогда пайчарт мог бы выглядеть вот так 🔽
Пайчарт смотрится визуально привлекательно, но использовать его можно не всегда. Например, если нужно показать небольшую разницу между данными, лучше использовать гистограмму или столбчатую диаграмму. В круговой диаграмме небольшая разница между значениями не будет такой очевидной
и заметной.
❗Сумма значений всех секторов круга должна быть равна 100%

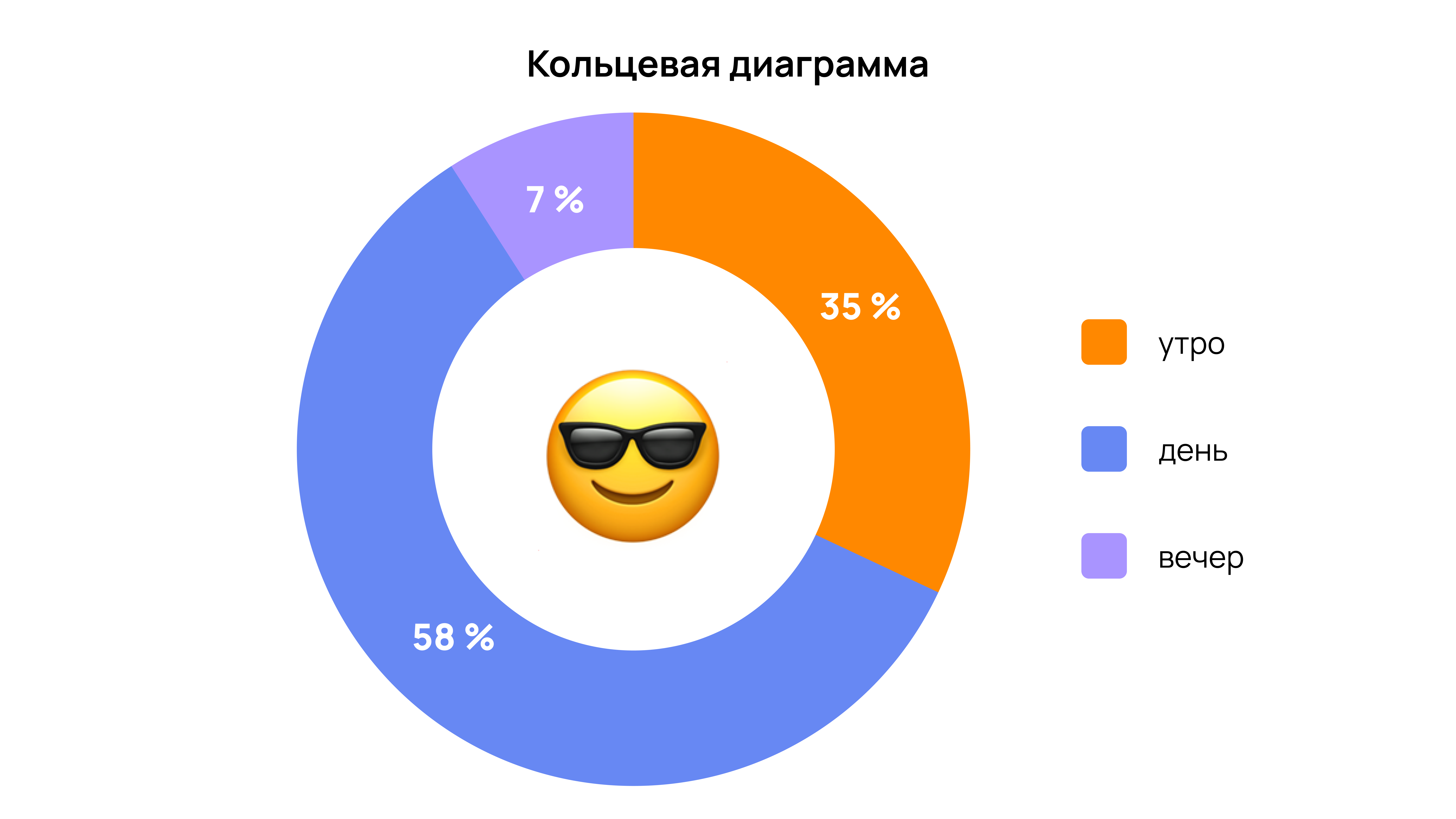

Кольцевая диаграмма («пончик»)

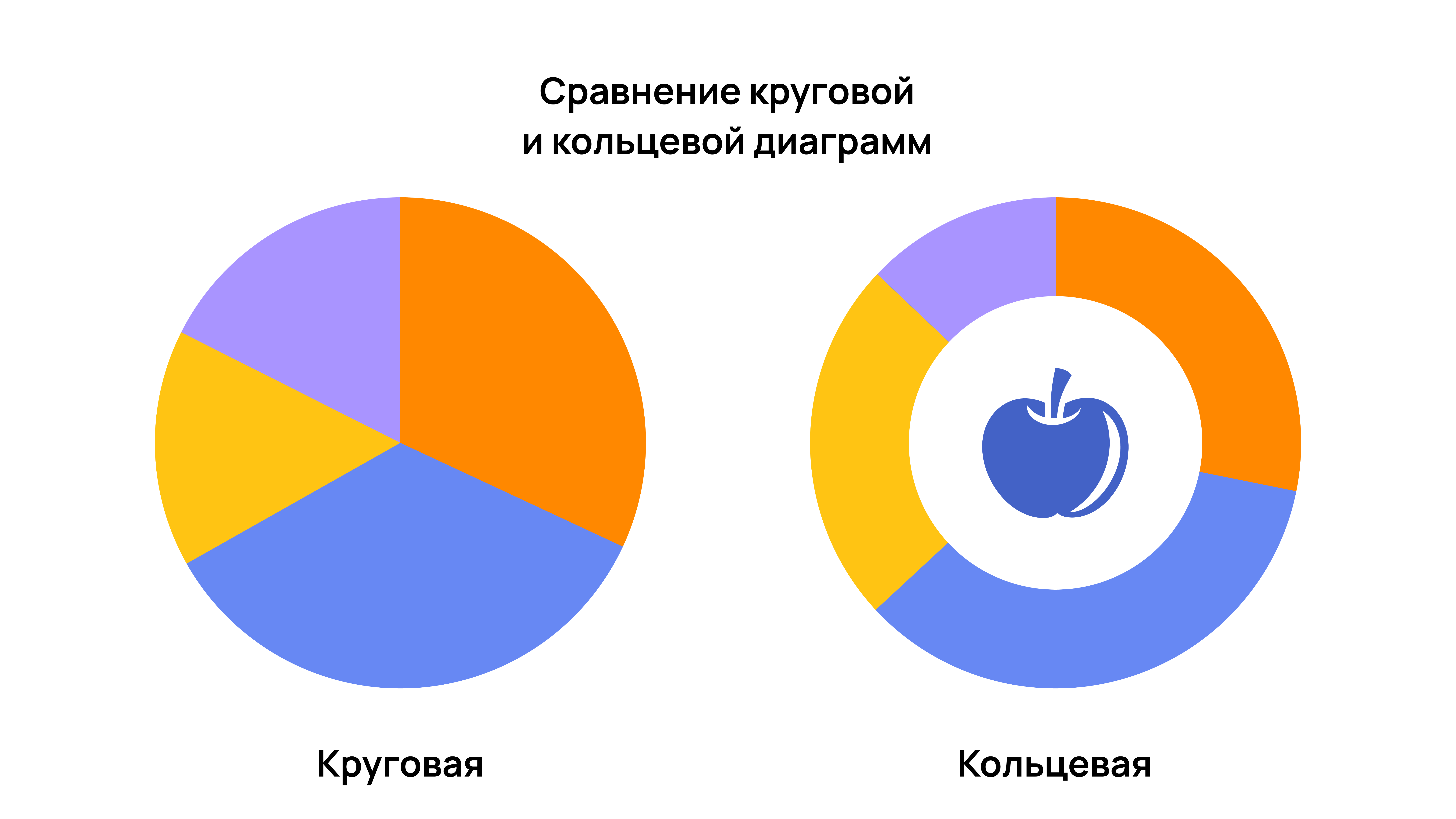

Кольцевая диаграмма — это разновидность круговой: она тоже показывает доли целого, но у неё есть отличительная черта — отверстие в центре. Это пустое место — полезное пространство для важной информации. Например, в нём можно разместить заголовок, иконку или метрику.
Выбирай кольцевую диаграмму, если нужно:
- Показать доли и подчеркнуть нечто ключевое в центре
- Сравнить структуры нескольких целых с помощью концентрических колец
- Вписать диаграмму в современный интерфейс, не перегружая его

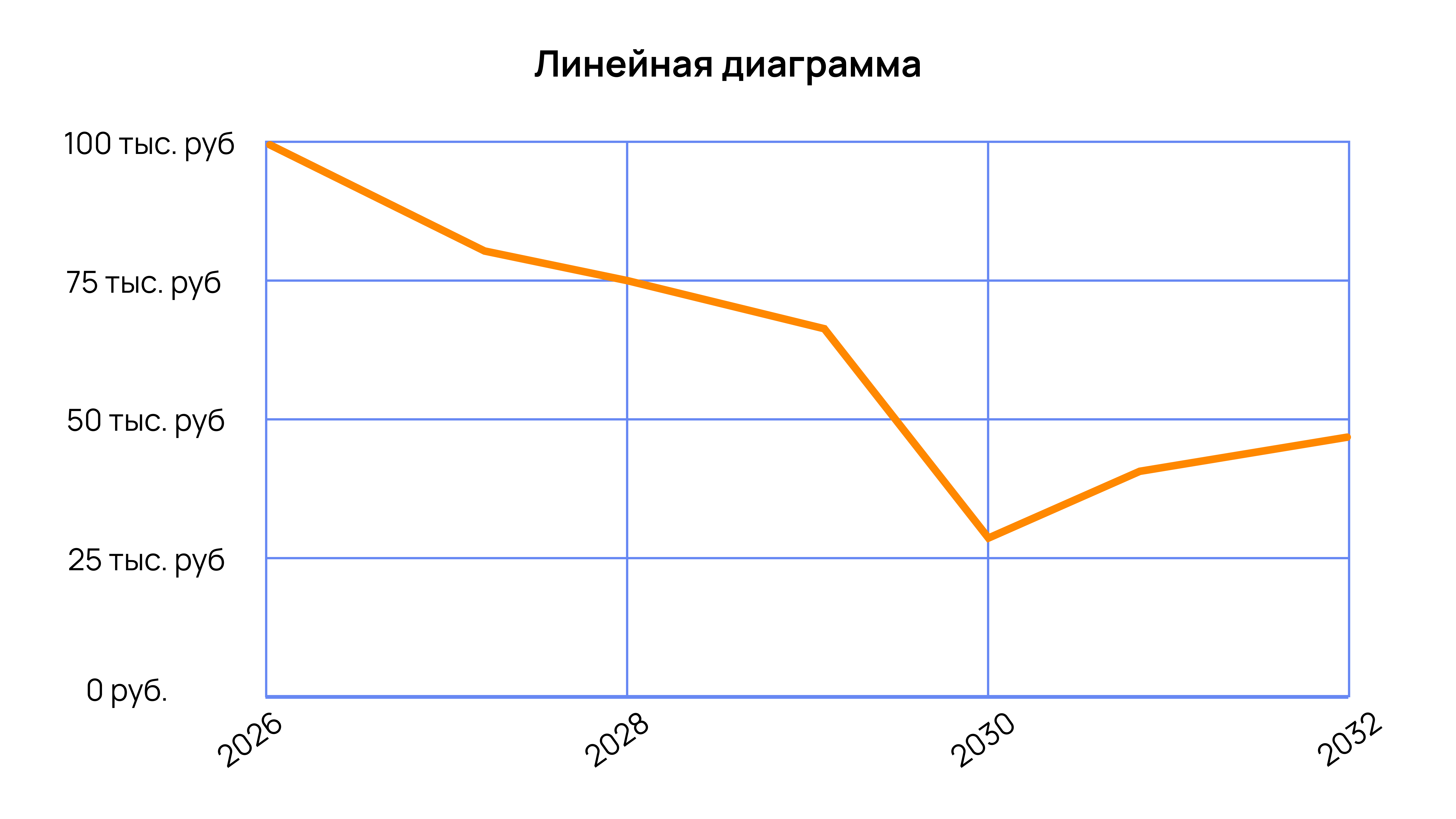

Линейная диаграмма
Линейная диаграмма показывает, как один или несколько показателей меняются
в зависимости от другой непрерывной переменной.
Диаграмма состоит из точек, которые демонстрируют исходные данные, и линий — они показывают изменения. Каждая точка на графике имеет две координаты: X и Y. Горизонтальная ось X чаще всего обозначает время, а ось Y — измеряемую величину.
Линейную диаграмму применяют, например, для визуализации курса валют. Она отражает общие тенденции: рост, спад или стабильность.
Гистограмма
Это график, который показывает, как часто встречаются разные значения в данных. Визуально гистограмма очень похожа на барчарт, но у них есть отличия.
В гистограмме, например:
- ось X показывает интервалы, а не отдельные категории
- столбцы стоят вплотную — это подчёркивает непрерывность данных
- работает с одной переменной (например, только возрастом), барчарт же сравнивает разные категории
- всегда вертикальная — в отличие от барчарта, который может быть горизонтальным

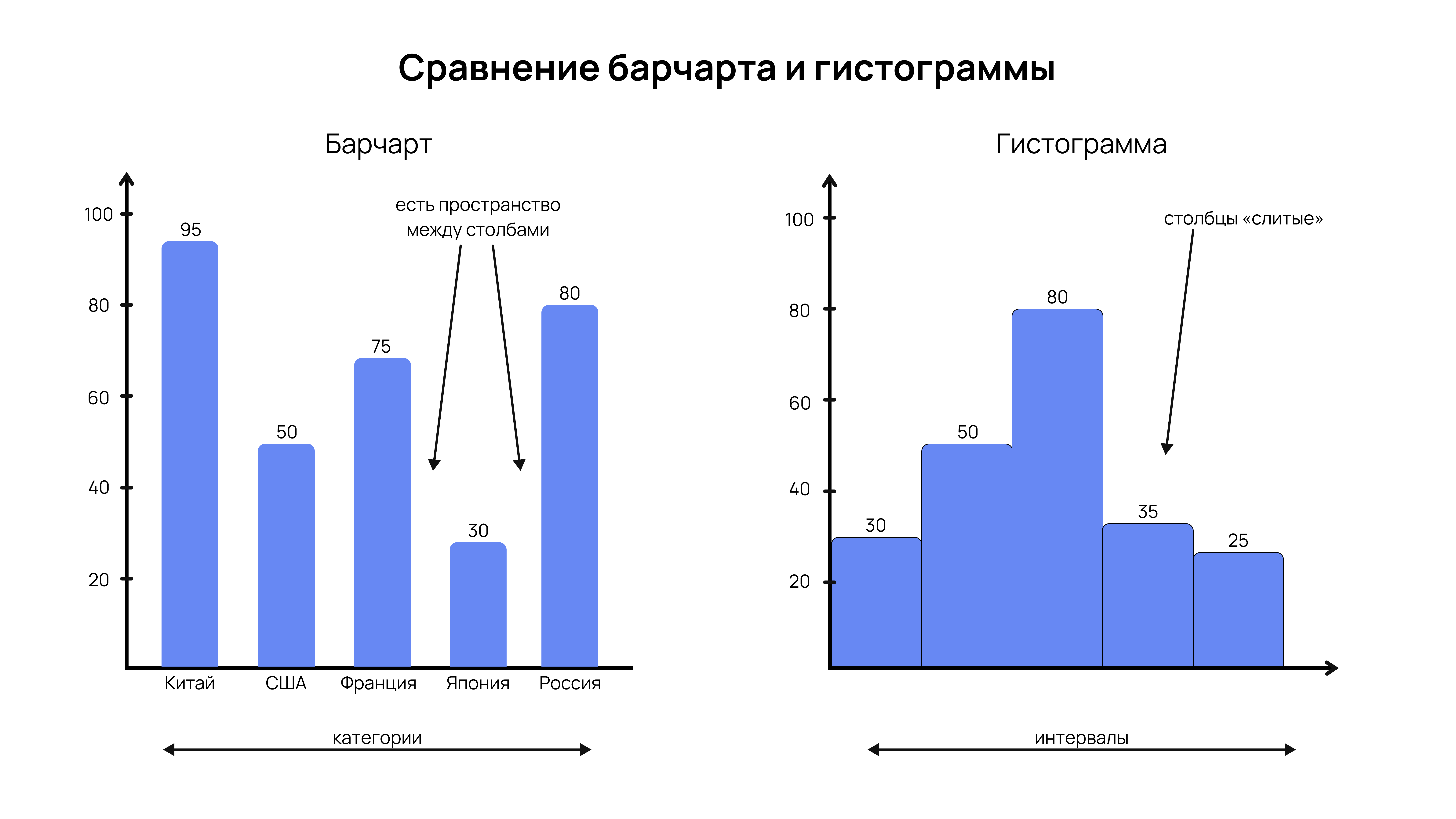

Проще запомнить: если столбцы разделены — это барчарт, если стоят плечом
к плечу — гистограмма.
Гистограмму используют, чтобы, например увидеть распределение зарплат
в компании: сколько человек получает 30–50 тыс., 50–100 тыс., 100–200 тыс. и так далее.

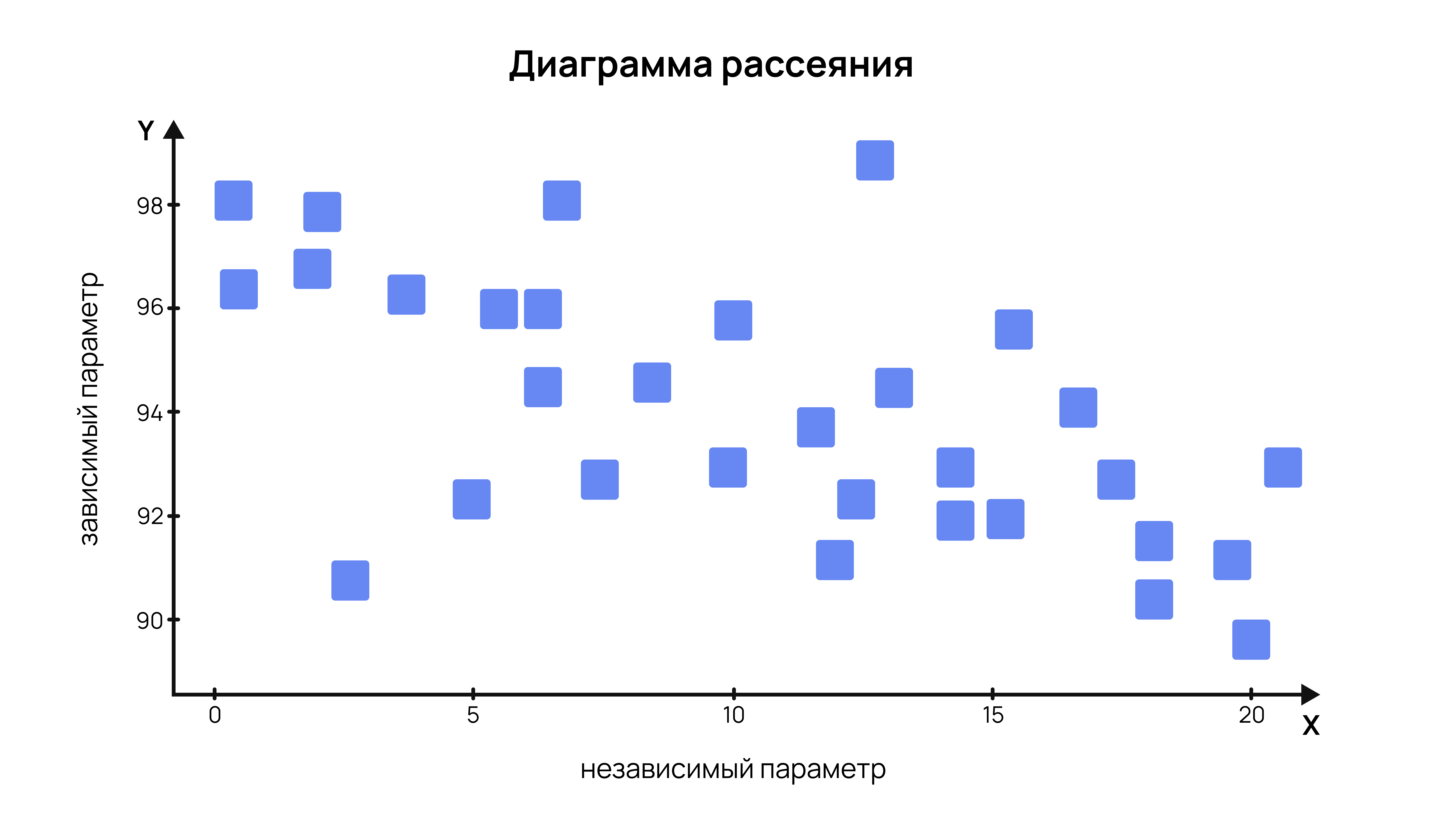

Диаграмма рассеяния, или скаттерплот
Это график, который помогает увидеть взаимосвязь между двумя разными показателями.
Представь себе поле, где каждая точка — это один объект наблюдения. Её положение по горизонтали (ось X) показывает значение одной переменной,
а по вертикали (ось Y) — значение другой. Главная задача диаграммы — ответить
на вопрос «Есть ли связь между этими двумя вещами?».
Понимаем, что может быть сложно, так что вот пример. Вася хочет понять, есть ли связь между временем подготовки к экзамену и результатом. Он построил скаттерплот, где:
- ось X (горизонтальная) — это часы подготовки
- ось Y (вертикальная) — это итоговая оценка
- каждая точка на графике — это один предмет
Если точки выстраиваются в диагональную линию, идущую снизу-слева (мало часов, плохая оценка) вверх-направо (много часов, хорошая оценка), то гипотеза подтвердится. Чем больше Вася готовится, тем выше его оценка.

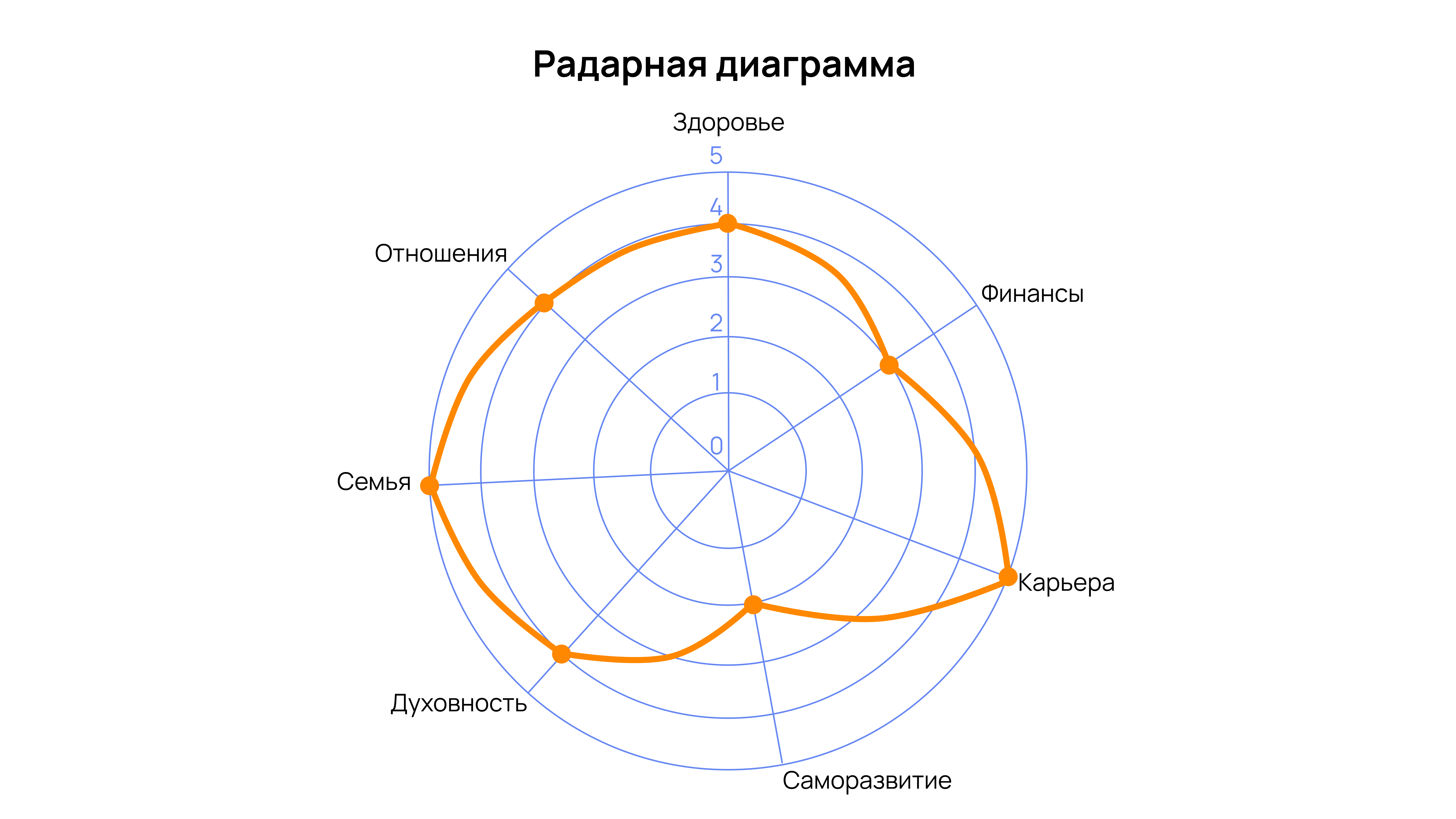

Радарная диаграмма
Радарная диаграмма — это диаграмма в виде паутины, которая показывает сильные и слабые стороны объекта по нескольким параметрам сразу.
У этого вида есть альтернативные названия: лепестковая диаграмма, полярная диаграмма, диаграмма «паук» или «паутина», звёздная диаграмма, неправильный многоугольник или диаграмма Кивиата.
Каждый «луч» диаграммы — это отдельная характеристика. Чем дальше находится точка от центра по лучу — тем лучше показатель. А при соединении всех точек образуется фигура.
Самый понятный пример радарной диаграммы — это колесо баланса 🎡
«Паутина» подходит:
- Для сравнения объекта по 4–6 характеристикам
- Демонстрации сильных и слабых сторон в одном визуале
- Создания портрета объекта — продукта, проекта, сотрудника
✏️ Используй радарную диаграмму, только когда нужно показать общую картину, а не точные цифры
Диаграммы с областями

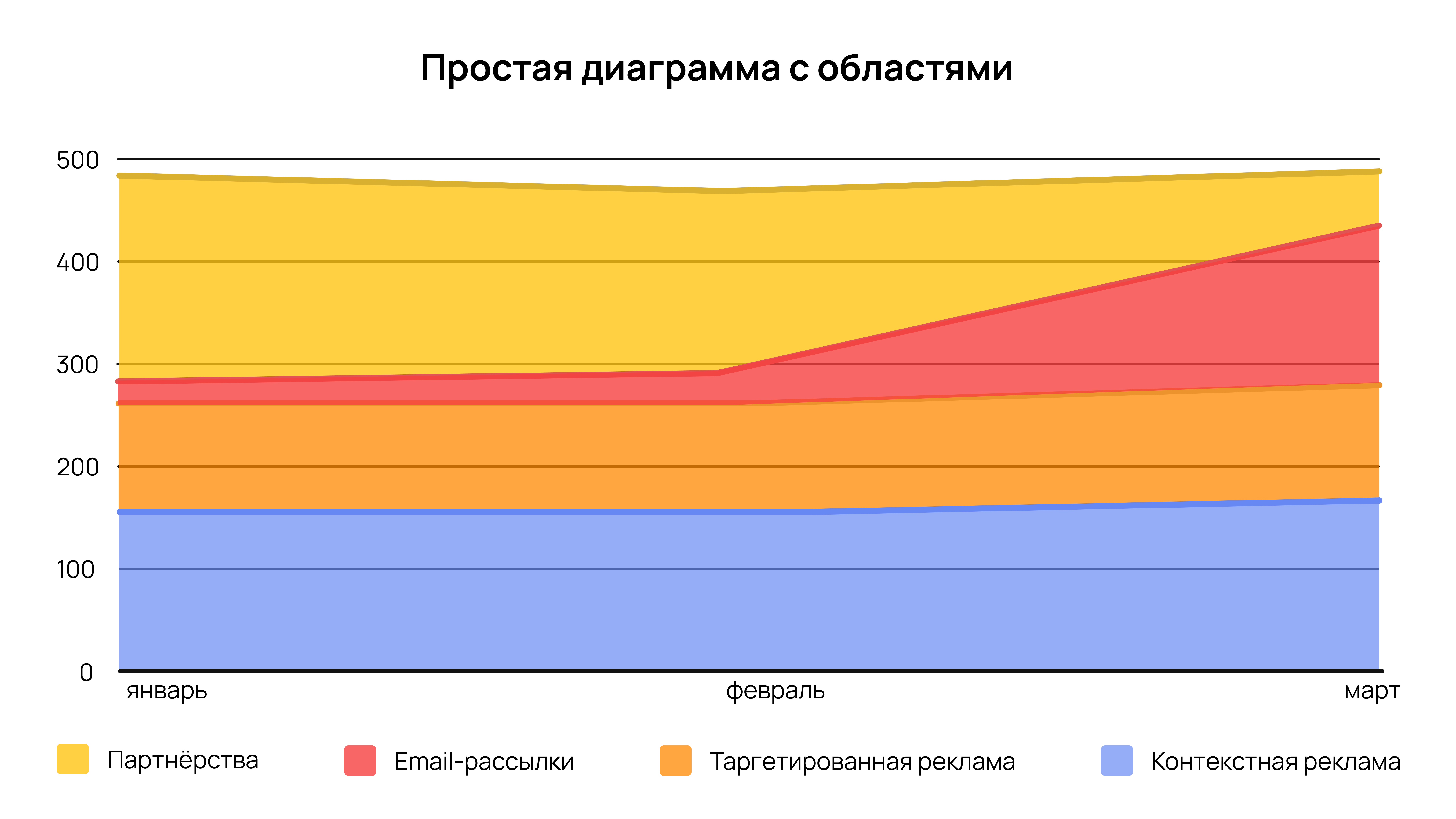

Простая диаграмма с областями
Это раскрашенная версия линейного графика. Пространство под линией залито цветом, что создаёт эффект заполненной области. Это помогает визуально подчеркнуть не просто тенденцию, а общий объём данных.
Условно, есть N количество заявок с сайта. Каждый цвет на диаграмме покажет,
с каких каналов эти заявки пришли: из поиска, социальных сетей или по прямой ссылке. Так мы увидим, какой канал приносит больше всего лидов.

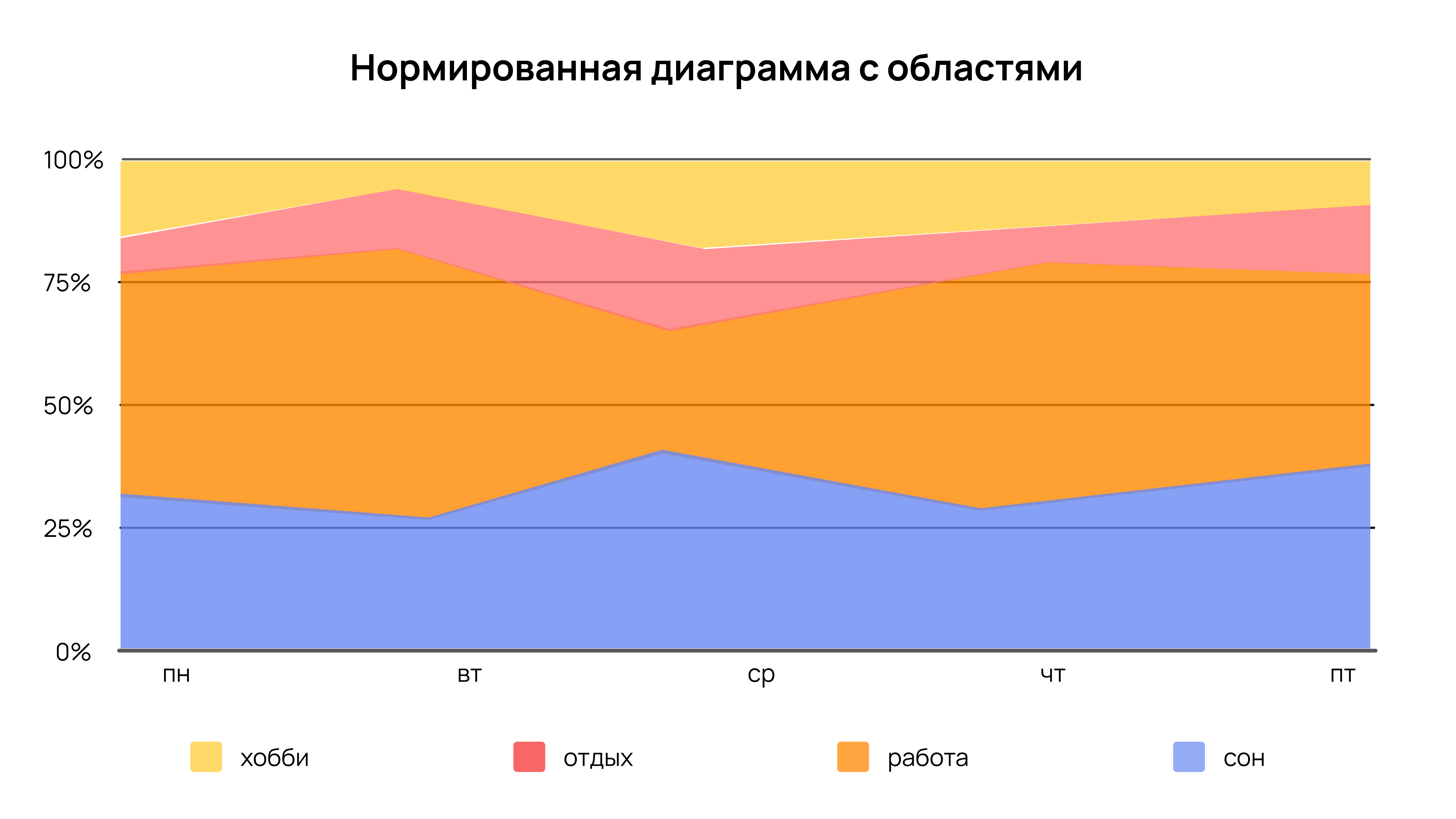

Нормированная диаграмма с областями
Представляем себе обычную диаграмму с областями, о которой писали выше. Теперь её надо нормировать — т. е. превратить в проценты.
Вся площадь под графиком всегда равна 100%. Каждый цветной сегмент показывает не абсолютное значение, а долю в процентах от общего объёма
на конкретный момент времени.
Условно, на обычной диаграмме с областями мы видим, что в сентябре общий трафик сильно вырос. В нормированной версии мы узнаем, что в сентябре доля поискового трафика уменьшилась с 60% до 40%, а доля социальных сетей выросла с 20% до 45%.
В общем, нормированная диаграмма демонстрирует тренды — какие категории растут, сокращаются или сохраняют стабильную долю.
Древовидные диаграммы

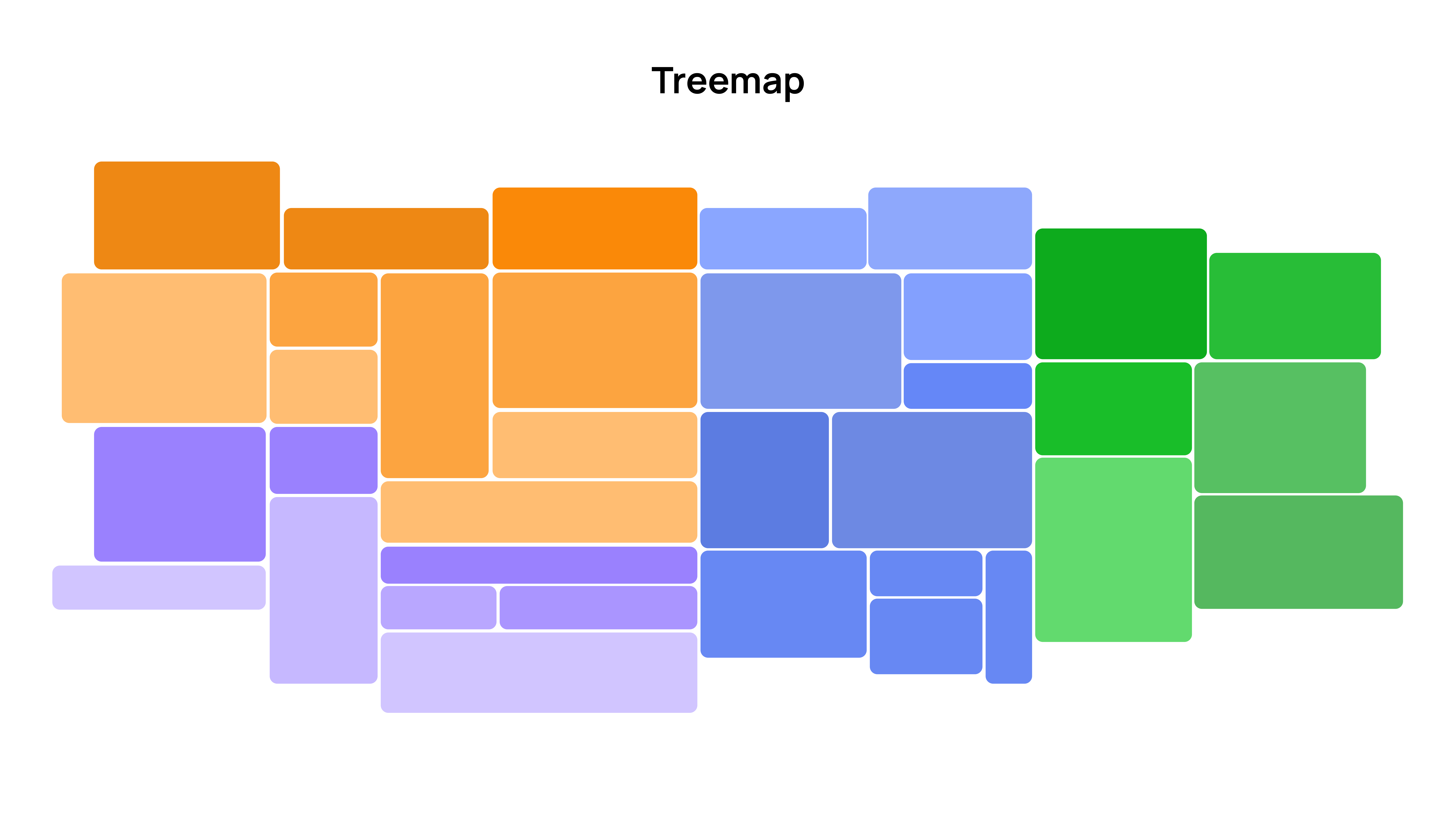

Treemap
Это инструмент для визуализации иерархических данных в виде вложенных прямоугольников. Каждый прямоугольник — это элемент или группа, а его размер отражает количественное значение (объём продаж, прибыль). Цвет обычно означает какой-то дополнительный параметр.
Treemap подходит, когда каждая часть является частью чего-то большего. Например, можно показать, какую долю рынка занимает каждая компания
в отрасли или как распределяются расходы в бюджете.

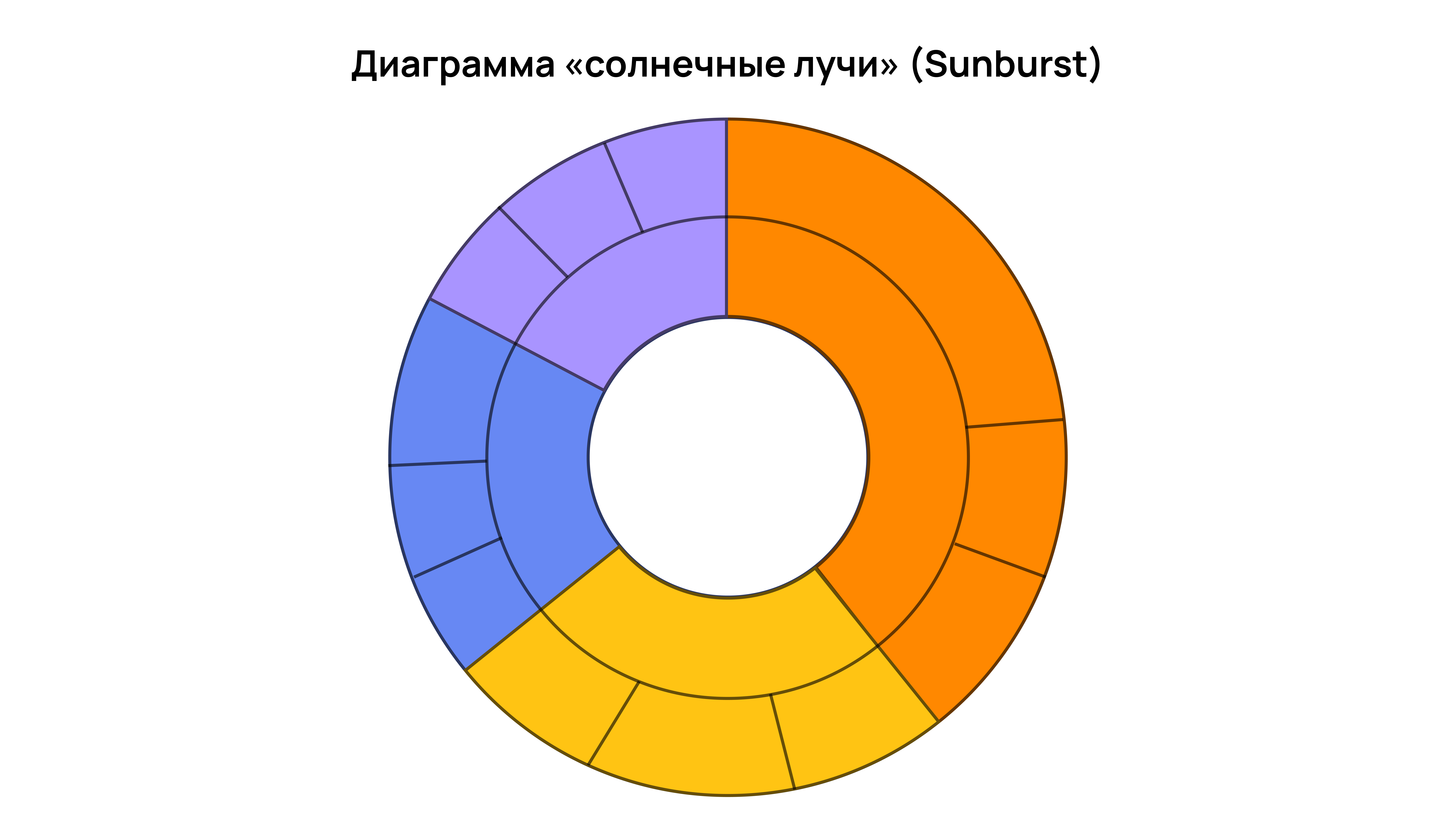

Диаграмма «солнечные лучи» (Sunburst)
Показывает данные в виде концентрических колец, разделённых на сектора. Каждый уровень иерархии отображается своим кольцом. В центре — главный элемент, следующее кольцо — его части, потом ещё кольцо — части этих частей, и так далее.
Все кольца делятся на сектора. Чем больше значение — тем шире сектор.
Sunburst хорошо подходит для отображения структуры иерархии и делает взаимосвязи между уровнями более наглядными.
Специализированные диаграммы

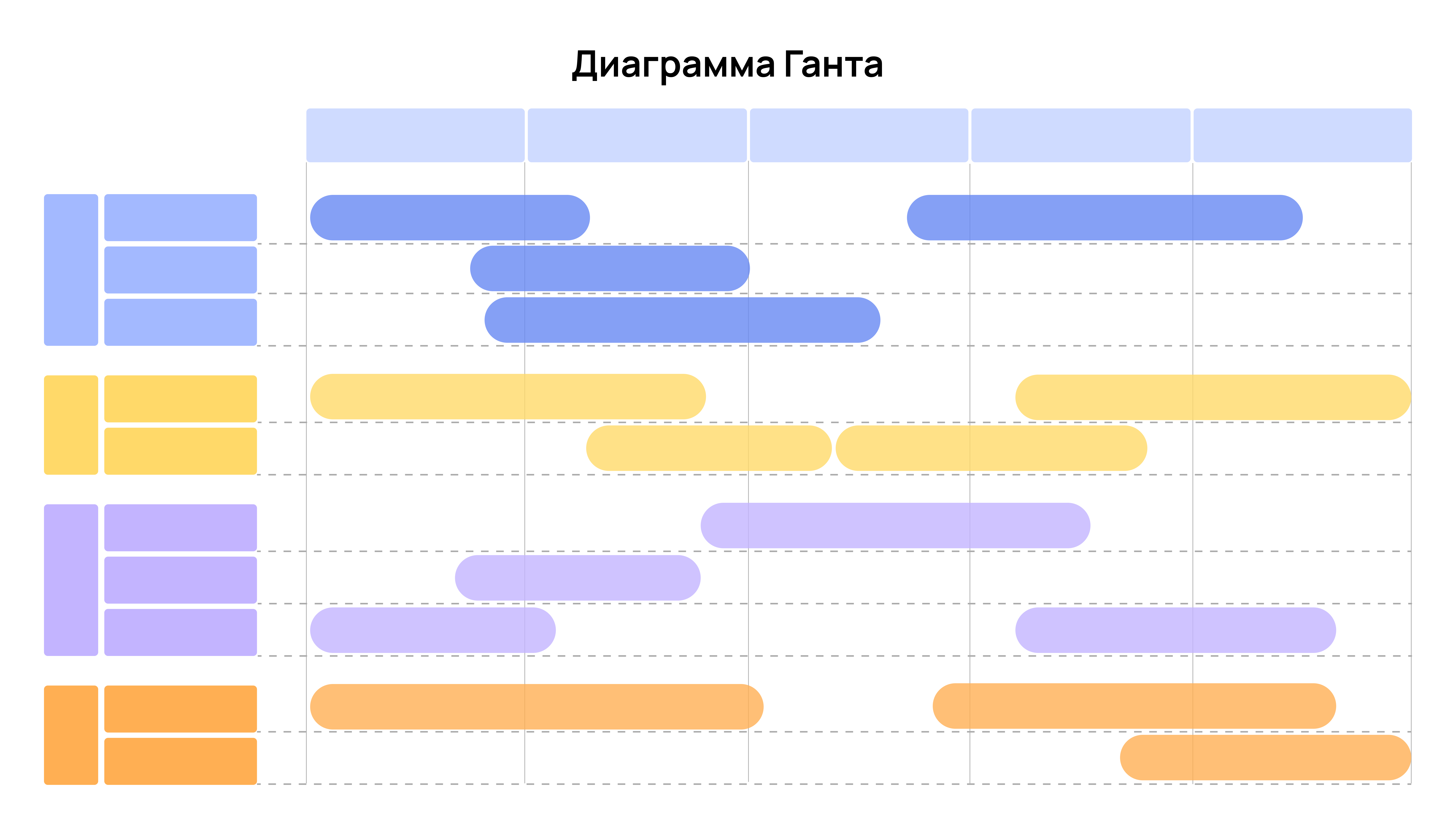

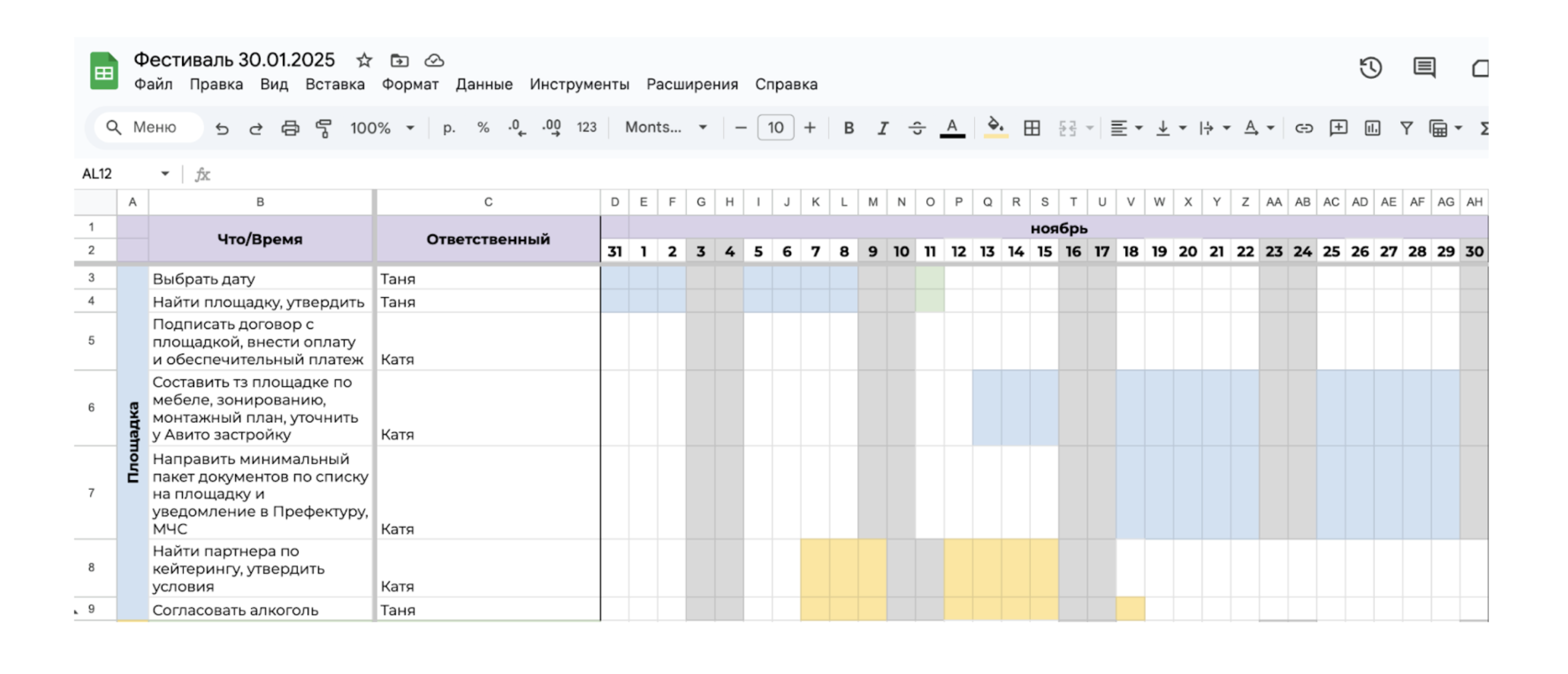

Диаграмма Ганта
Это столбчатая диаграмма, на которой отражены задачи и последовательность их выполнения. Она состоит из отрезков, каждый из которых соответствует отдельной задаче. Начало отрезка — начало работы по задаче, конец отрезка — финал работы.
Диаграмма показывает:
- задачи проекта
- продолжительность задач
- всех исполнителей
- время, которое занимает каждая задача
- даты начала и окончания проекта
- взаимосвязь между задачами
Этот инструмент помогает эффективно управлять сложными проектами, которые состоят из большого количества мелких задач.

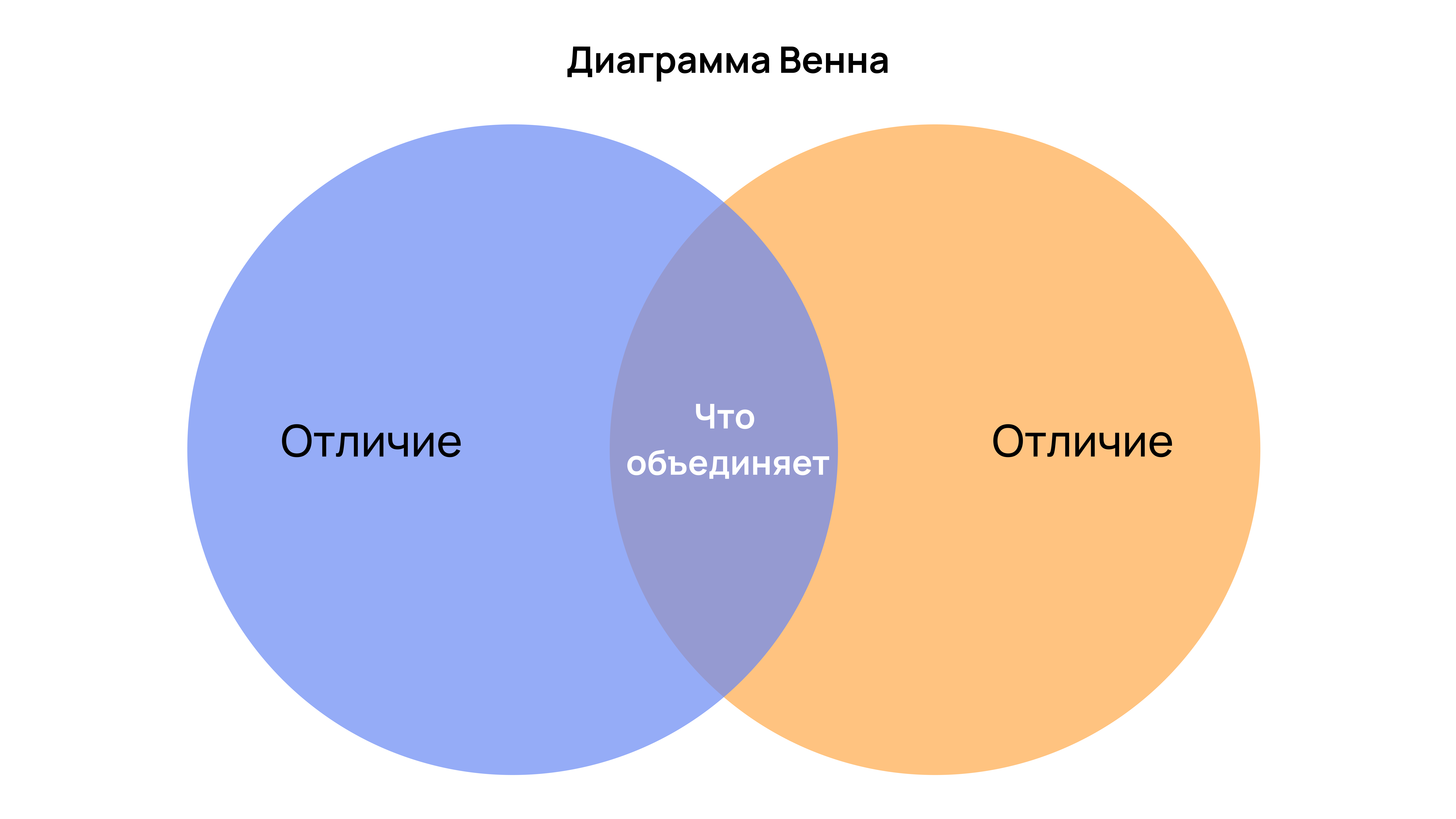

Диаграмма Венна
Это схема из кругов, которые частично пересекаются. Каждый круг — это какая-то группа предметов, людей или понятий — они отличаются друг от друга. Например,
у нас есть два круга: «любители фильтр-кофе» и «любители пуэра».
Но та область, где круги накладываются друг на друга, показывает, что есть общего между этими группами (например, люди, которые любят и пуэр, и фильтр одновременно).
Главная цель диаграммы Венна — наглядно показать, какие элементы есть только
в одной группе, какие есть в другой, а какие являются общими для обеих (или нескольких) групп.
UML-диаграммы
UML-диаграммы берут неподъёмные для восприятия системы и бизнес-процессы
и раскладывают их по полочкам в виде стандартизированных схем.
Унифицированный язык моделирования (UML) здесь выступает как конструктор,
из деталей которого собирается понятная картина любой, даже самой запутанной, структуры.
Внешне UML-диаграмма напоминает интеллект-карту или инженерный чертёж — её форма всегда подчинена конкретной цели. Обычно диаграмма состоит из нескольких элементов. Это могут быть круги, линии, стрелки, прямоугольники и т. д. Главное, что у каждого символа есть определённое значение.

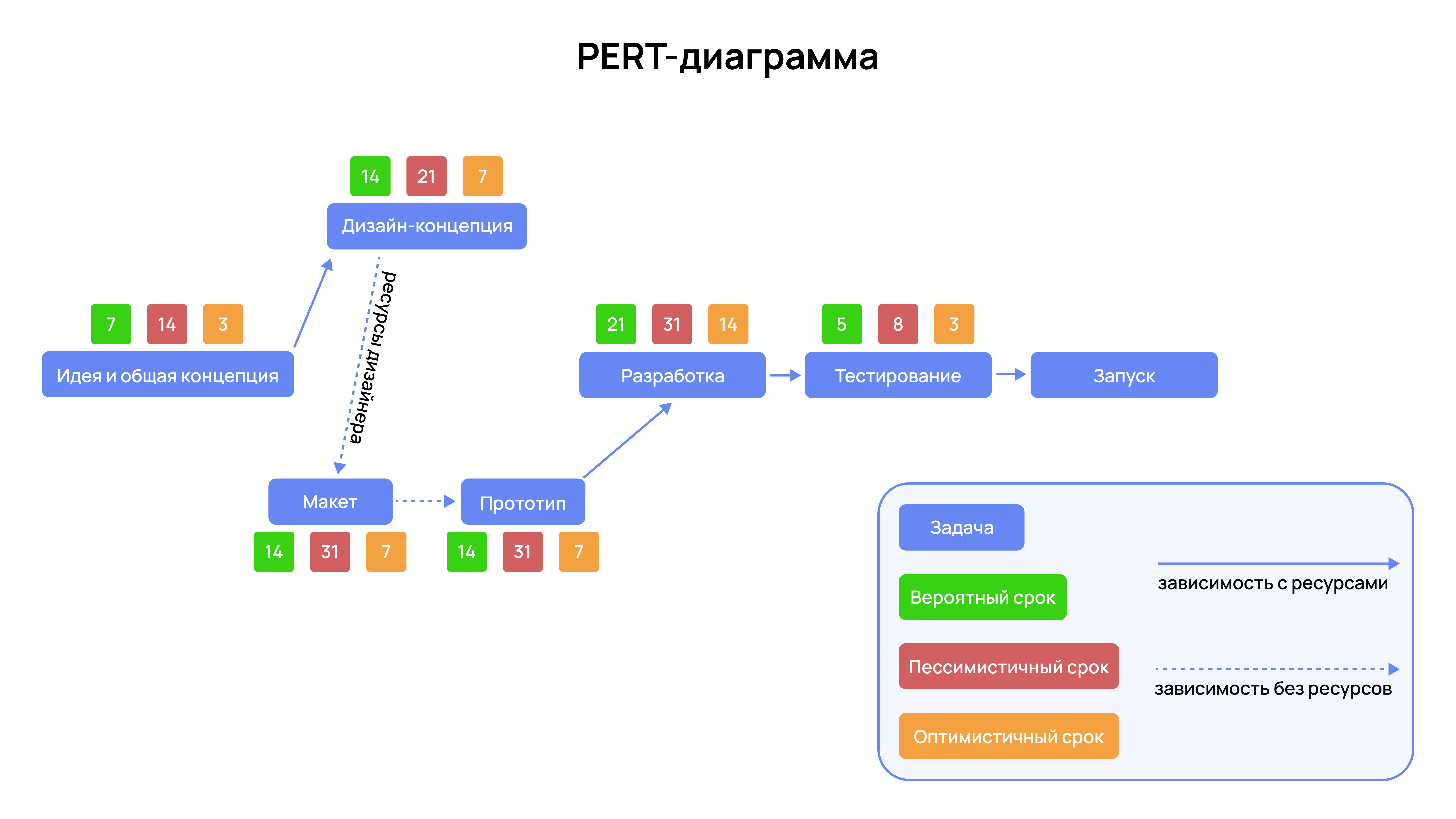

PERT-диаграмма
Это визуализация планов по проекту. PERT фокусируется на том, как задачи зависят друг от друга, и превращает хаотичный список дел в чёткий план. Это делает её гибким решением для начального этапа, когда важнее всего — выстроить последовательность действий.
На PERT-диаграмме обычно видно:
- задачи проекта
- сроки
- ресурсы проекта
- зависимости между событиями

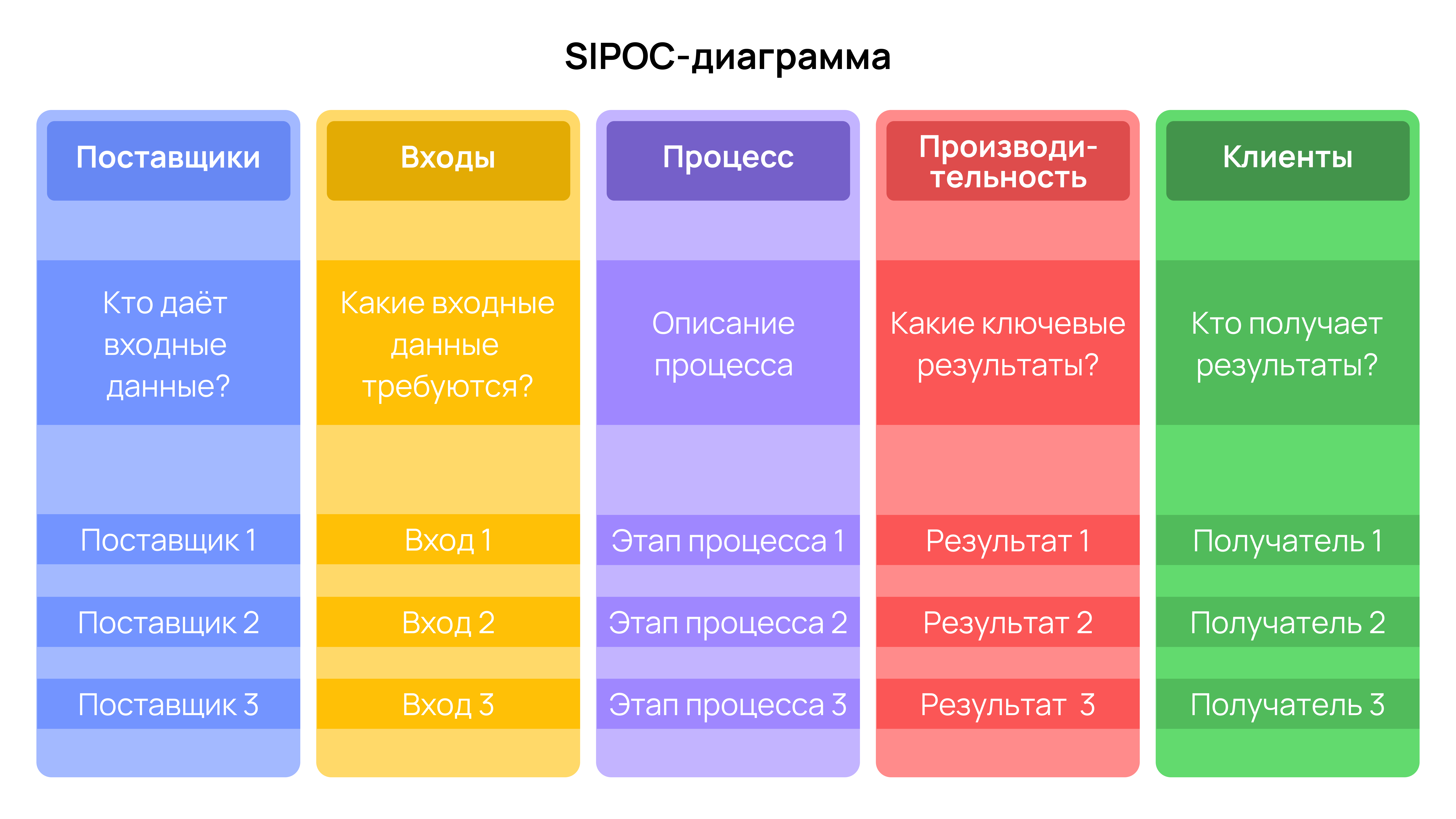

SIPOC-диаграмма
Это инструмент анализа и визуализации бизнес-процессов. Диаграмма показывает:
- где начинается и где заканчивается процесс
- кто предоставляет ресурсы для начала процесса
- какие ресурсы и информация необходимы для запуска
- кто конечный получатель
- какие выходы производит процесс
- взаимосвязи между ключевыми элементами
Это хороший инструмент, чтобы начать любой проект, обучить сотрудников или навести порядок в рабочих процессах.

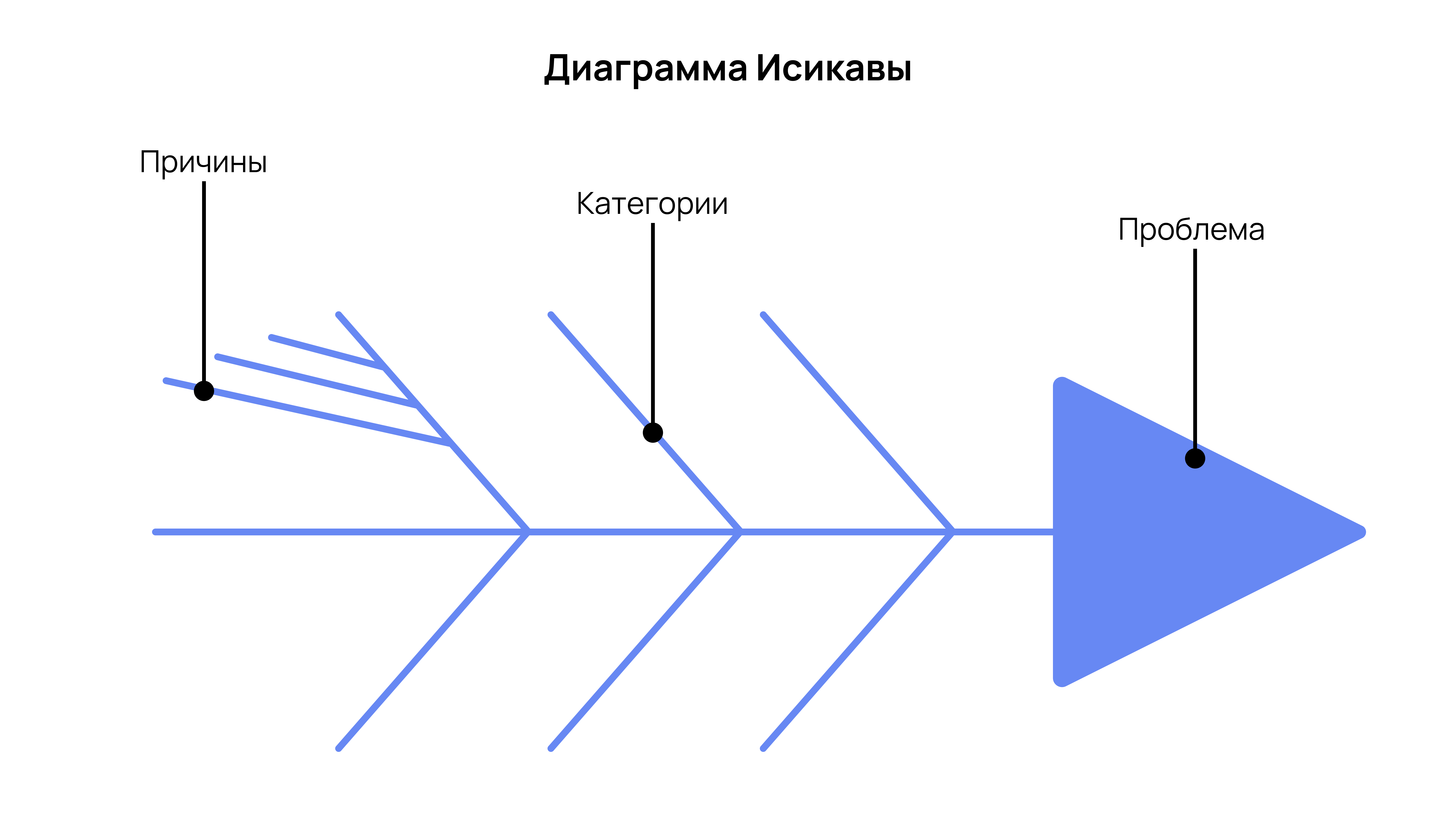

Диаграмма Исикавы
Или «скелет рыбы». Это визуализация причинно-следственных связей, которая помогает выявить проблемы и составить стратегию для их решения.
Диаграмма состоит из трёх элементов:
- «Голова рыбы» — проблема, которую нужно проанализировать
- «Хребет рыбы» — линия, на которой располагается вся диаграмма
- «Кости» — факторы, которые влияют на проблему
То есть, чтобы создать диаграмму Исикавы, определяем основную тему, ключевые причины и разбиваем их на составные части. Это некий рентген для процессов.
✏️ Диаграмма Исикавы будет эффективна в случае, когда проблема требует анализа. Если причина проблемы очевидная, например на сайте не оформляются заказы из-за бага в коде, то строить диаграмму для этого не нужно. В этом случае всё понятно и без диаграммы

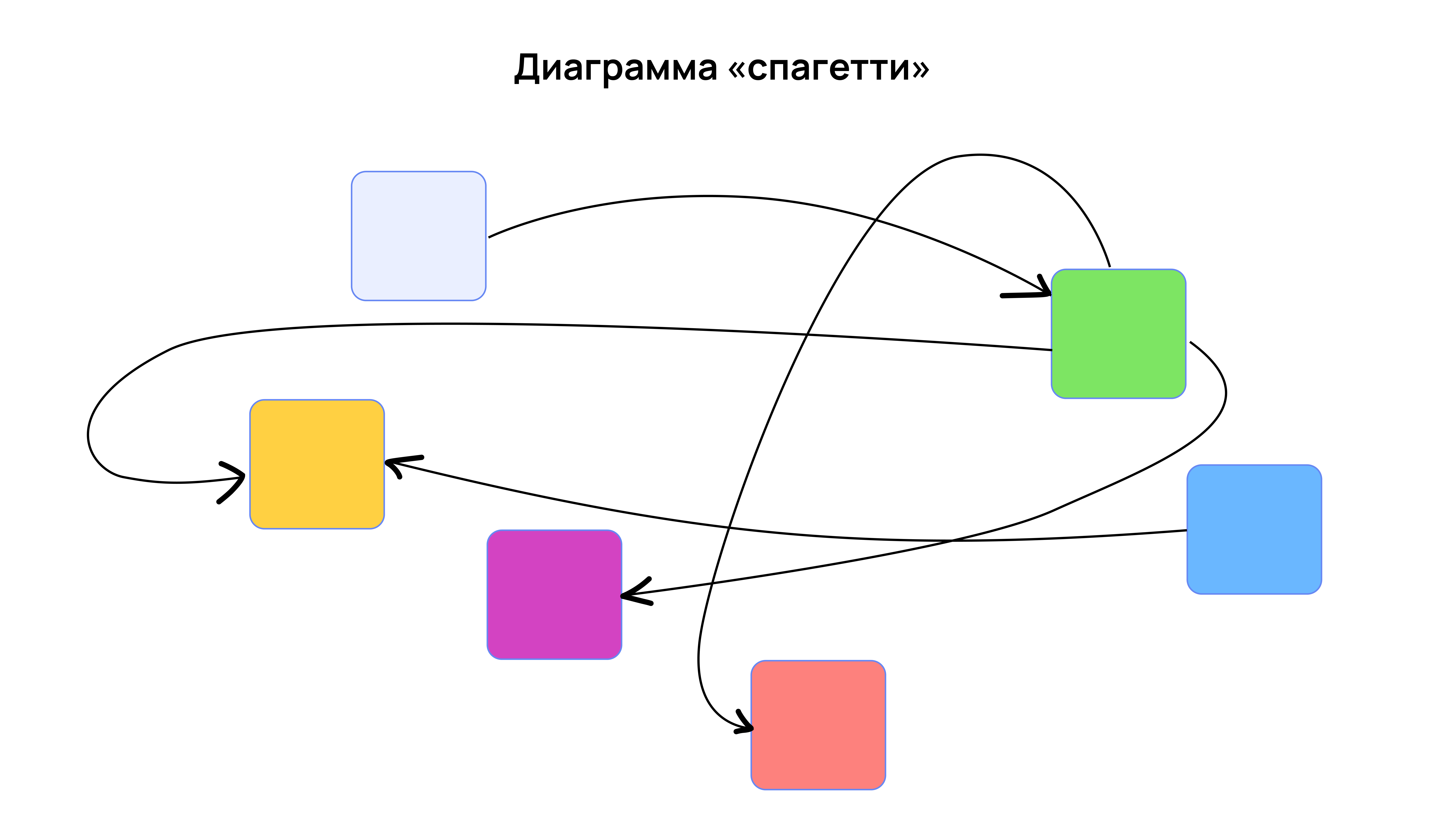

Диаграмма «спагетти»
Этот инструмент показывает перемещения людей, объектов или информации
в пространстве. Она выглядит как клубок линий, напоминающий спагетти, отсюда
и название.
Её главная цель — выявить неэффективные маршруты и избыточное движение.
А ещё:
- Сократить лишние пробеги и сэкономить время
- Оптимизировать расположение объектов (оборудования, столов, отделов)
- Упростить процессы и снизить нагрузку на сотрудников
Как выбрать правильный тип диаграммы
Итак, разбираемся, когда какую диаграмму использовать ⬇️
| Вид диаграммы | Когда применяем | Пример |
|---|---|---|
| Столбчатая диаграмма | Сравнение и распределение данных | Доходы кофейни «Дринкит» за 2025 год |
| Барчарт | Для сравнения величин между разными категориями | Сравнение доходов разных филиалов кофейни за месяц |
| Линейная диаграмма | Тренды, динамика данных за какой-то период | Рост продаж лабубу за 2025 год в России |
| Кольцевая диаграмма | Оценка долей от целого, выявление пересечений значений | Популярность капучино в кофейне |
| Пайчарт | Чтобы показать доли от целого | Распределение времени активности пользователя в приложении «Авоська» |
| Диаграмма Венна | Сходства и различия между несколькими объектами | Анализ трёх сервисов доставки |
| Скаттерплот | Сравнение групп, сегментный анализ | Взаимосвязь между рекламными расходами и продажами |
| Радарная диаграмма | Сравнение по нескольким параметрам одновременно, создание общего портрета объекта | Колесо баланса жизни |
| Treemap | Визуализация иерархических данныхСравнение значений по разным категориям и подкатегориямЗакономерности и пропорции внутри набора данных | Данные о продажах обвесов за год в России |
| «Солнечные лучи» | Визуализация иерархических данных | Расходы в бизнесе |
| Диаграмма Ганта | Планирование задач и отслеживание прогресса в проекте | Планирование маркетинговой кампании |
| UML-диаграмма | Визуализация сложных понятий и систем в бизнес-среде | Последовательность действий пользователя в интернет-магазине |
| PERT-диаграмма | Анализ зависимостей задач, оценка сроков и определение критического пути проекта | План по строительству офиса WEEEK в Дубае |
| SIPOC-диаграмма | Анализ и визуализация бизнес-процессов | Производство воздушных шаров |
| Диаграмма Исикавы («скелет рыбы») | Анализ причинно-следственных связей | Анализ неудачной маркетинговой кампании |
| Диаграмма «спагетти» | Визуализация перемещений информации/объектов в рабочем пространстве | Перемещение товаров на складе Wildberries |
Но не всегда нужно визуализировать данные в виде диаграмм. Иногда можно представить информацию в простой таблице. И это будет намного проще, эффективнее, а главное — понятнее.
Итак, коротко о главном
Выбираем диаграмму не по принципу красоты «мне больше нравится столбчатая, поэтому будет она!», а исходя из цели. Столбчатая диаграмма поможет сравнить, линейная — выявить тенденцию, «солнечные лучи» покажут иерархические данные, а диаграмма Ганта спасёт сложный проект от хаоса.
Помним главное правило: визуализация должна упрощать, а не усложнять. Начинай всегда с вопроса «Что я хочу донести?» — и нужный тип диаграммы найдётся сам.
