Что такое диаграмма Исикавы
Для начала давай про метод Исикавы. Это работа с причинно-следственными связями. А Каора Исикава — автор метода, японский профессор, который работал в середине XX века и прославился комплексными разработками стандартов качества и управления. Благодаря его предложениям Toyota вышла из кризиса и стала международной.
Суть метода — собрать воедино очевидные причины и найти по дороге неочевидные причины, следствием которых может быть некая проблема. Ещё по итогам появляется прогноз развития.
📌 Диаграмма Исикавы — визуализация анализа и оценки причинно-следственных связей в рабочих процессах. Она помогает увидеть множество связанных сущностей на одном графике. Очень хороша диаграмма в анализе рисков — тех, что произошли и могут случиться.

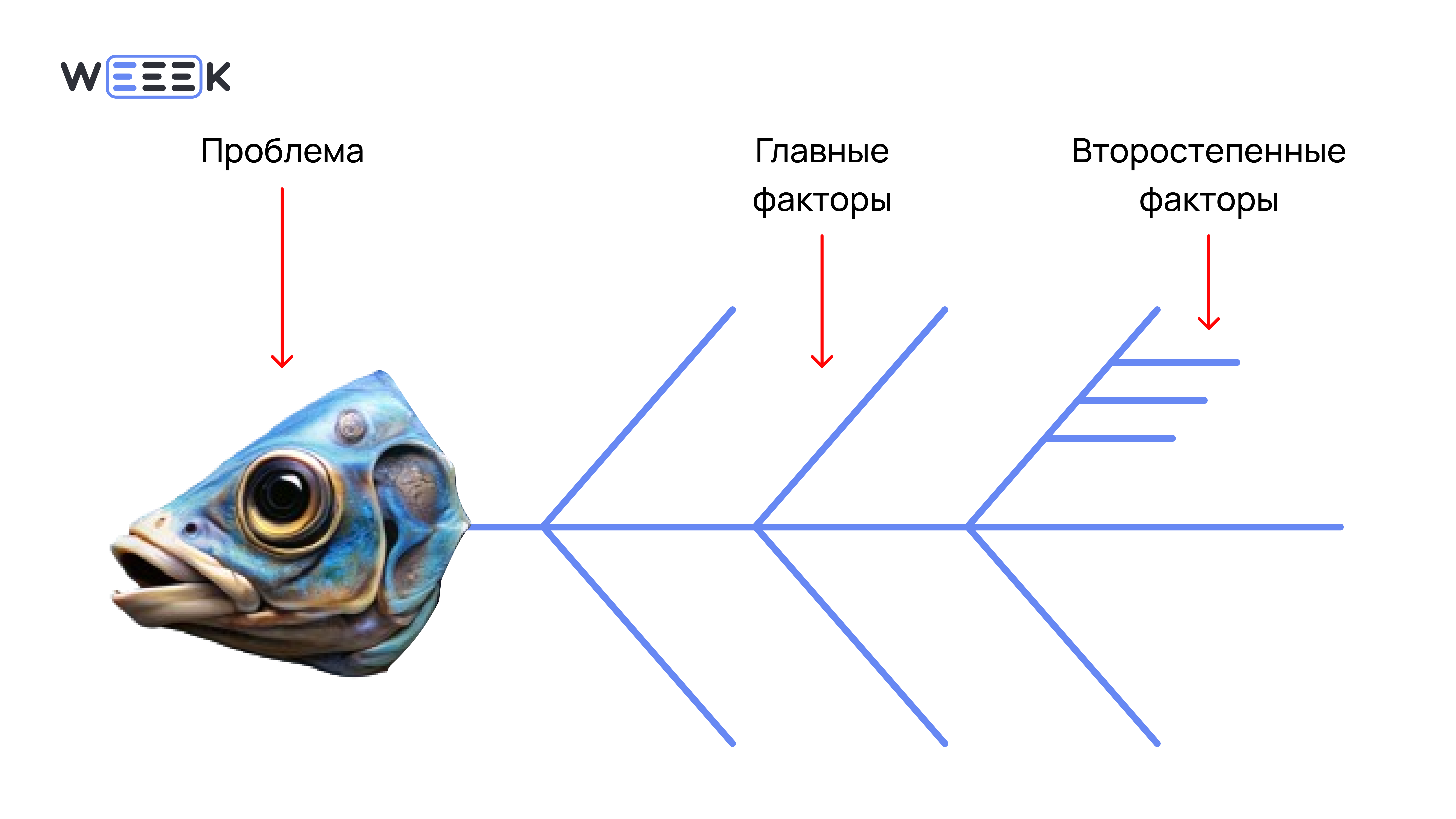

Из-за сходства со скелетом рыбы диаграмму так и называют — «скелет рыбы» или «рыбья кость». По-английски она называется Fishbone Diagram. На диаграмме показывают тему исследования — «голову рыбы» — и два типа данных — причины и следствия. Они разветвляются в две стороны от оси, как кости от хребта рыбины.

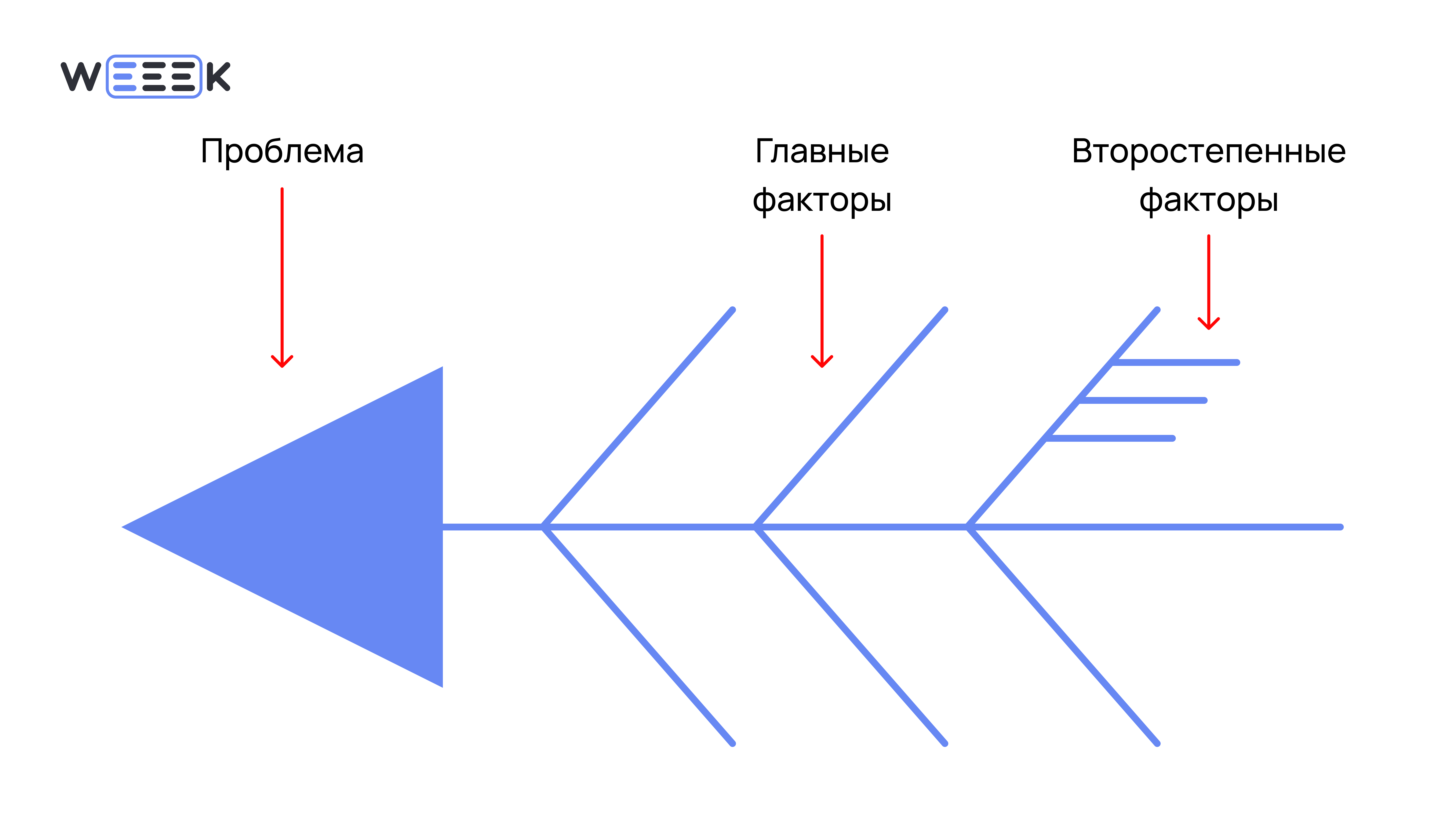

Составные части диаграммы Исикавы
Смотрим, из чего состоит «скелет рыбы».
- Голова рыбы — это тема исследовани, реальная проблема. Главный вопрос, который надо разобрать на косточки. Он стоит во главе исследования фактически и визуально.
- Ось или хребет — горизонтальная прямая линия, к которой под наклоном крепятся лучи с описанием ключевых причин, или «кости рыбы». Лучи расположены под наклоном, чтобы их удобнее было расположить и рассмотреть. Часто проблема возникает из-за суммы факторов, скомканных в клубок. Чтобы разобраться, нужно вытащить каждый из них и обозначить его. Ключевые причины помогают понять, в какой области искать решение и ответственных.
- К большим костям рыбы крепятся кости поменьше — уточняющие, второстепенные причины. Иногда бывает несколько уровней уточнения, но обычно хватает двух. Уточняющие причины подсвечивают, что именно нужно сделать, чтобы изменить текущую ситуацию и кто отвечает за этот процесс.
Зачем нужна диаграмма Исикавы
Диаграмма Исикавы — мощный инструмент для анализа. Он поможет:
- Увидеть узкие места в крупных и давно налаженных процессах
- Посмотреть на события, проблемы и риски с новой стороны
- Нетипичным образом проанализировать происходящее
- Отыскать решение, которое с большой вероятностью сработает
- Докопаться до истинных причин проблем или свершившихся рисков
Также диаграмма помогает декомпозировать процессы — то есть сумму факторов разложить на составляющие.
Это может быть:
- Анализ зон ответственности сотрудников — и чёткое представление, кто за что отвечает в компании
- Анализ продукта — детальный разбор состояния продукта, его преимуществ и недостатков
- Анализ стратегического развития — диаграмма помогает как бы «заглянуть в будущее», используя факты. Исследуя возможный вектор развития, получается найти возможные риски, установить их возможные причины и продумать последствия
Как построить диаграмму Исикавы
Диаграмма — результат сбора и анализа данных. Вот основные шаги для её создания:

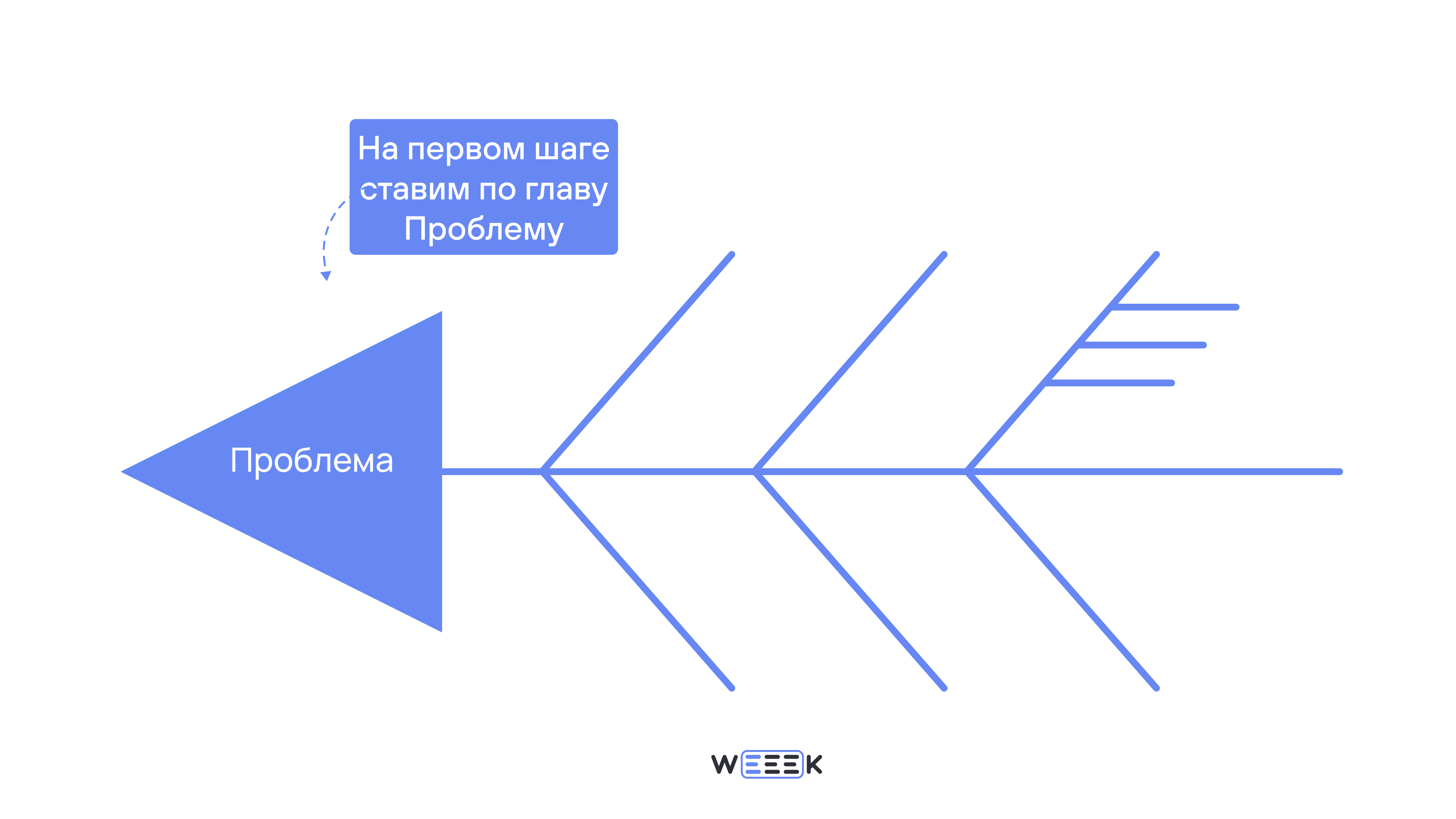

Шаг 1. Определить основную тему
Это то, что мы собираемся исследовать. Риск, который случился. Проблема, которую нужно решить. И любая ситуация, про которую вы с командой хотите понять — почему так произошло и что с этим делать?
Не работает воронка — мало продаж. Замедлилось производство — не выполняем план. На мероприятие пришло меньше людей, чем ожидалось — не окупилось.
Иногда полезно провести мозговой штурм или небольшое обсуждение с командой, чтобы понять, какой вопрос требует пристального внимания.
Тема записывается в начале диаграммы — это «голова рыбы».

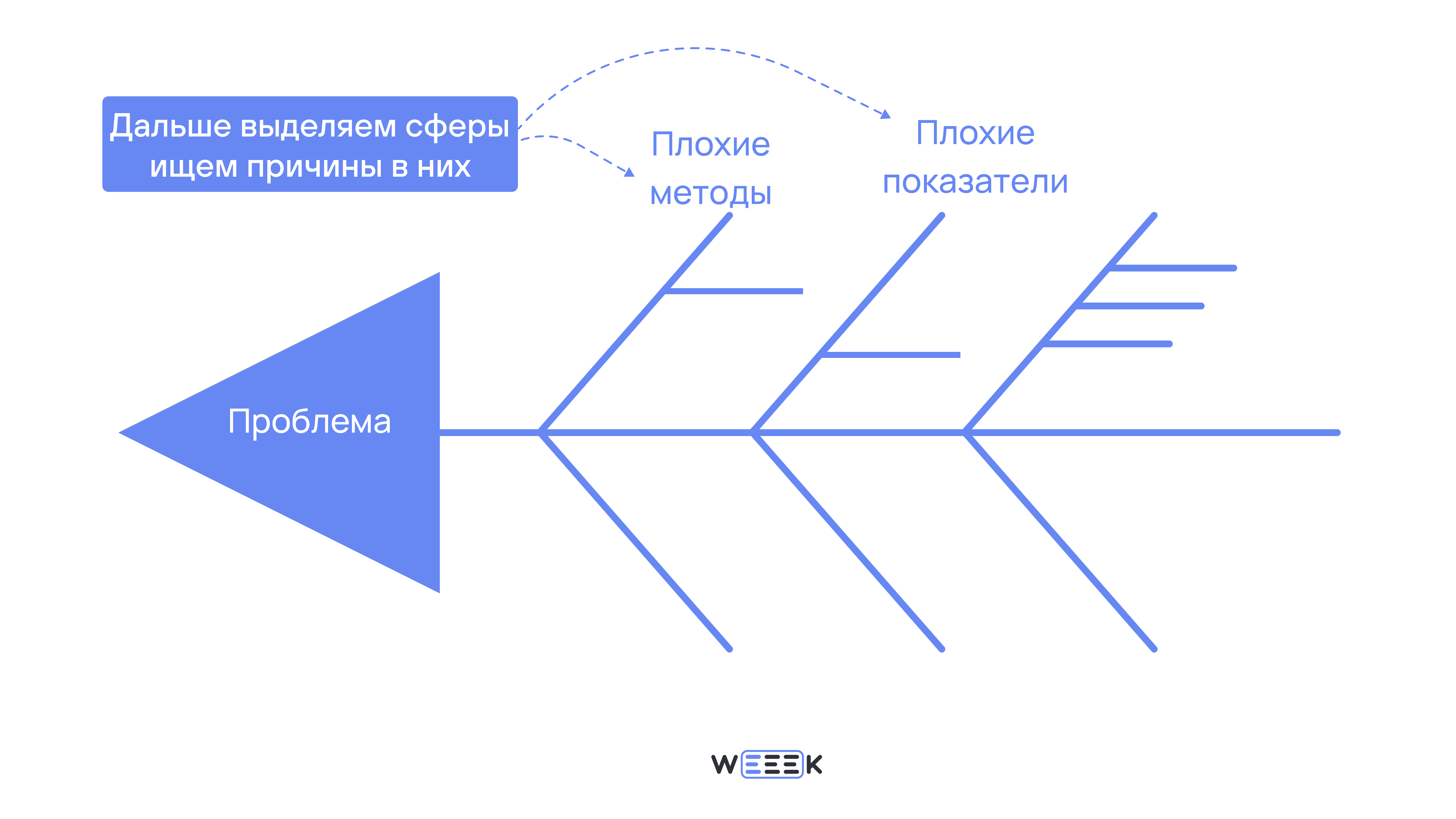

Шаг 2. Найти ключевые причины или акторов, влияющих на проблему
Исикава предлагал идти по шести сферам и искать причины там: методы организации, материалы, оборудование, человеческий ресурс, среда, показатели. Ведь изначально диаграмма касалась только производства.
Сейчас бизнес-среда другая и диаграмма применяется не только на производстве — так что можно брать причины, актуальные компании.
Но давай оттолкнёмся от тех же шести причин Исикавы:
- Методы организации — процессы, методологии, инструменты, скорость принятия решений. Думаем, что тут может быть причинами проблем
- Материалы — тоже инструменты, а ещё программы, с которыми работает команда, скорость обработки изменений
- Оборудование — реальное оборудование, если речь о компьютерах, или, например, оборудование для проведения мероприятия
- Человеческий ресурс — тут всё просто. Количество людей в команде, уровень профессионализма, знания, опыт и так далее
- Среда — влияние внешних и внутренних факторов, ситуация на рынке
- Показатели — тут всё ещё проще. Это метрики и показатели роста (или падения) бизнеса
Эти ключевые причины выписываются на кости рыбы, которые крепятся к оси.
💡 Можно подталкивать команду к более активному обсуждению вопросом: «Что ещё могло привести к этому?»

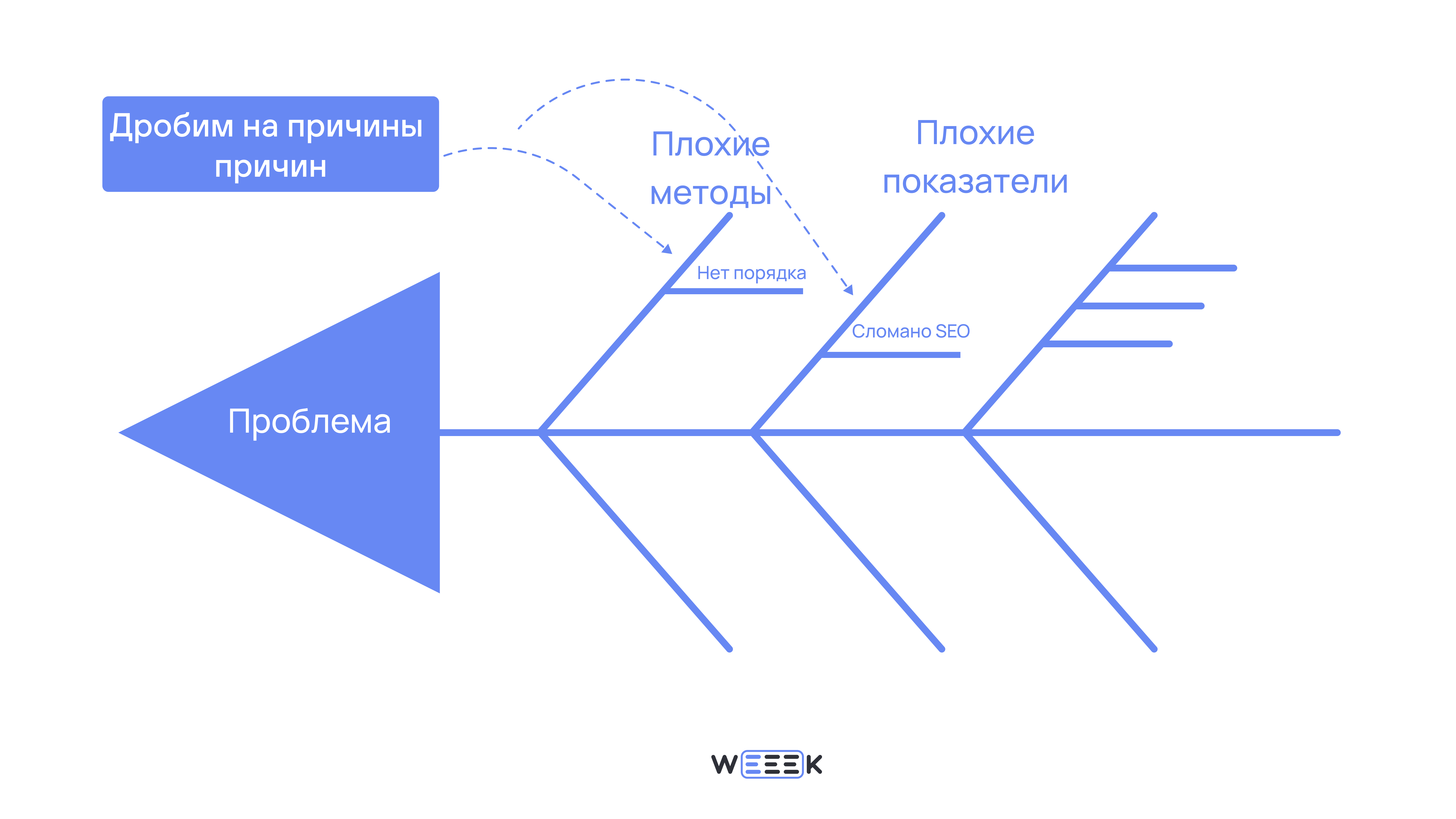

Шаг 3. Разбиваем причины на составные части
Чтобы понять причины причин, понадобится информация от задействованных участников команды. Это важно, чтобы не выдумывать и галлюцинировать, а докопаться до истинных причин.
Любые данные могут пригодиться для анализа — это мелкие кости рыбы. Их нужно выписывать, «прикрепляя» каждую к соответствующей кости побольше.
💡 Нормально, если какие-то кости окажутся незаполненными, а другие переполненными. Главное раскопать основные причины и декомпозировать их, понять, почему это произошло.
Шаг 4. Изучить диаграмму и принять дальнейшие решения
Диаграмма Исикавы готова! Теперь можно рассмотреть её всей командой и вместе продумать план действий.
Решения могут быть такие:
- Как сделать, чтобы этого больше не произошло?
- Как оптимизировать то, что имеем, чтобы исправить ситуацию и проблему?
💡 Очень рекомендуем фиксировать и проблему, которую разбирали на рыбе, и решения, и накопленный опыт в виде комментариев в проектной документации в любом виде! Это основа управления рисками проектов.
👉 На тему управления рисками проектов у нас есть отдельный текст
Методы для построения диаграммы Исикавы
Как построить диаграмму — вроде понятно. А как же всё-таки раскопать причины, а потом и причины причин? Чтобы научиться задавать правильные вопросы, воспользуйся одним из методов. Все они подойдут для мозговых штурмов.
Метод пяти почему
Использовался ещё в Toyota для построения диаграммы Исикава. Участники дискуссии задаются пятью вопросами «Почему?» вокруг одной проблемы. Эта череда почемучек помогает глубоко погрузиться в проблемы.
Например:
- Почему машины продаются хуже? Не работает реклама
- Почему не работает реклама? Трафик перехватывают конкуренты
- Почему конкуренты лидируют? Их контент интереснее
- Почему их контент интереснее? У конкурентов вышла новая модель
- Почему у них вышла новая модель? Они оптимизировали старую, добавив интересные решения, которые привлекают аудиторию
Каждый из этих вопросов даёт вектор для исследования. А главное, показывает истинные причины проблем.
👉🏻 Если бы контент конкурентов был интересен за счёт качества запущенной рекламы, проблема была бы адресована отделу маркетинга или пиара. А в нашем случае придётся решать, нужна ли гонка с конкурентами и новая модель. То есть для диаграммы понадобятся данные по текущему производству, финансам и стратегический план развития компании.
Метод шести шляп
Метод, в котором каждый из участников реализует один из шести подходов мышления: стратегический, аналитический, творческий, эмоционально-интуитивный, позитивный и критический. Участник как бы надевает шляпу, в которой примеряет на себе определённую модель поведения и задаёт соответствующие вопросы.
Про метод шести шляп почитай вот этот текст или посмотри ролик:
Анализ 6М элементов
Анализ по шести сферам, в которых ищутся причины. Это и правда шесть M — Method, Material, Man, Milieu, Machine, Measurement, или методы, материалы, люди, среда, инструменты, показатели.
По этим параметрам выгружаются данные, которые потом собирают в «скелет рыбы».
Изначально метод применялся на производствах и заточен под эту сферу. Ты можешь не только адаптировать сферы по реалии бизнеса, но и менять компоненты. Например, заменить Machine на Marketing — и вообще отвязаться от темы производства.
Пример диаграммы Исикавы для проекта
Раз уж мы решили отказываться от связи диаграммы со сферой производства, рассмотрим цифровой бизнес и разберём на косточки проблемы диджитал-агентства.
Проблема и голова рыбы: низкая оценка пользователей в App Store и Google Play
Основные категории причин и крупные кости:
- Люди — разработчики, дизайнеры, тестировщики
- Процессы — разработка, тестирование, запуск, поддержка
- Технологии — платформы (iOS, Android), фреймворки, инструменты
- Пользователи — их ожидания, потребности, опыт использования
- Внешние факторы — конкуренты, рынок, изменения в операционных системах
- Показатели — метрики продукта, метрики трафика, экономика
Кажется, тут неплохо прослеживаются сферы для анализа по 6М. Эти категории составляют основу бизнеса — как раз в них и кроятся причины главной проблемы.
Детализация причин и мелкие кости:
Пройтись надо по всем категориям.
- Люди — какие проблемы могут быть у них? Недостаток опыта или знаний, а может, плохая коммуникация. Или просто не хватило рук.
- Процесс — какие проблемы могут быть здесь? Недостаточное тестирование функций или слишком длинный цикл разработки. Приложение потеряло актуальность, не совпало с требованиями и возможностями операционных систем на телефоне
- Технологии — что здесь? Нестабильность работы приложения, медленная загрузка или проблемы с совместимостью
- Пользователь — какие проблемы со стороны юзера? Неинтуитивный интерфейс, нет нужных функций или избыток ненужных
- Внешние факторы — что влияет на судьбу приложения? Сильная конкуренция на рынке, изменение предпочтений пользователей или ограничения платформ
- Показатели — какие проблемы у нас по метрикам? Плохой трафик и бедная маркетинговая кампания, или не сходится экономика продукта, низкие показатели конверсии или удержания.

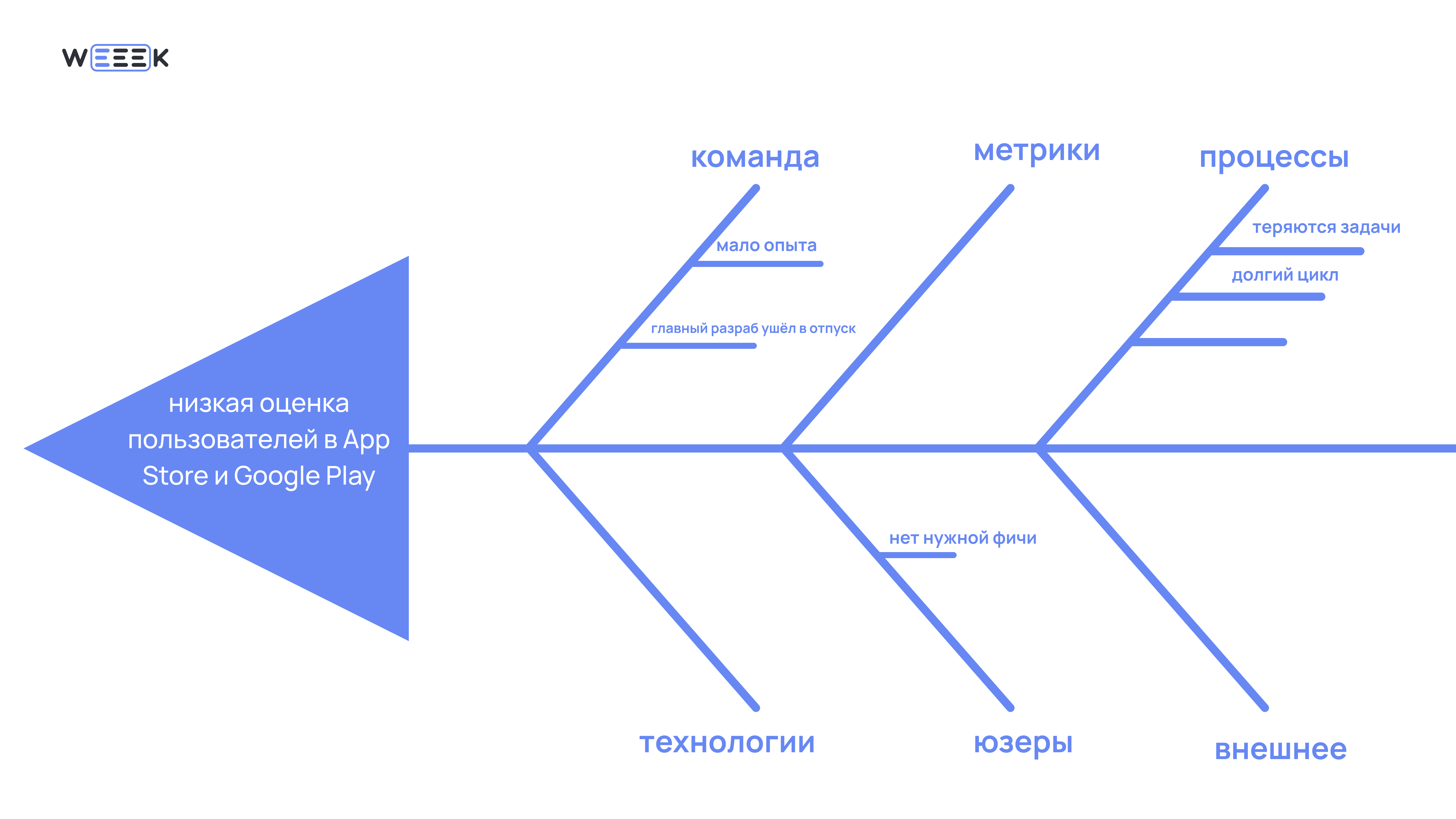

Получается что-то такое:
Конечно, по каждой косточке надо копнуть — и докопаться с вопросом «почему» ко всем выделенным проблемам. Здесь как раз классно применить методы пяти почему и шести шляп, о которых рассказали выше.
Где построить диаграмму Исикавы

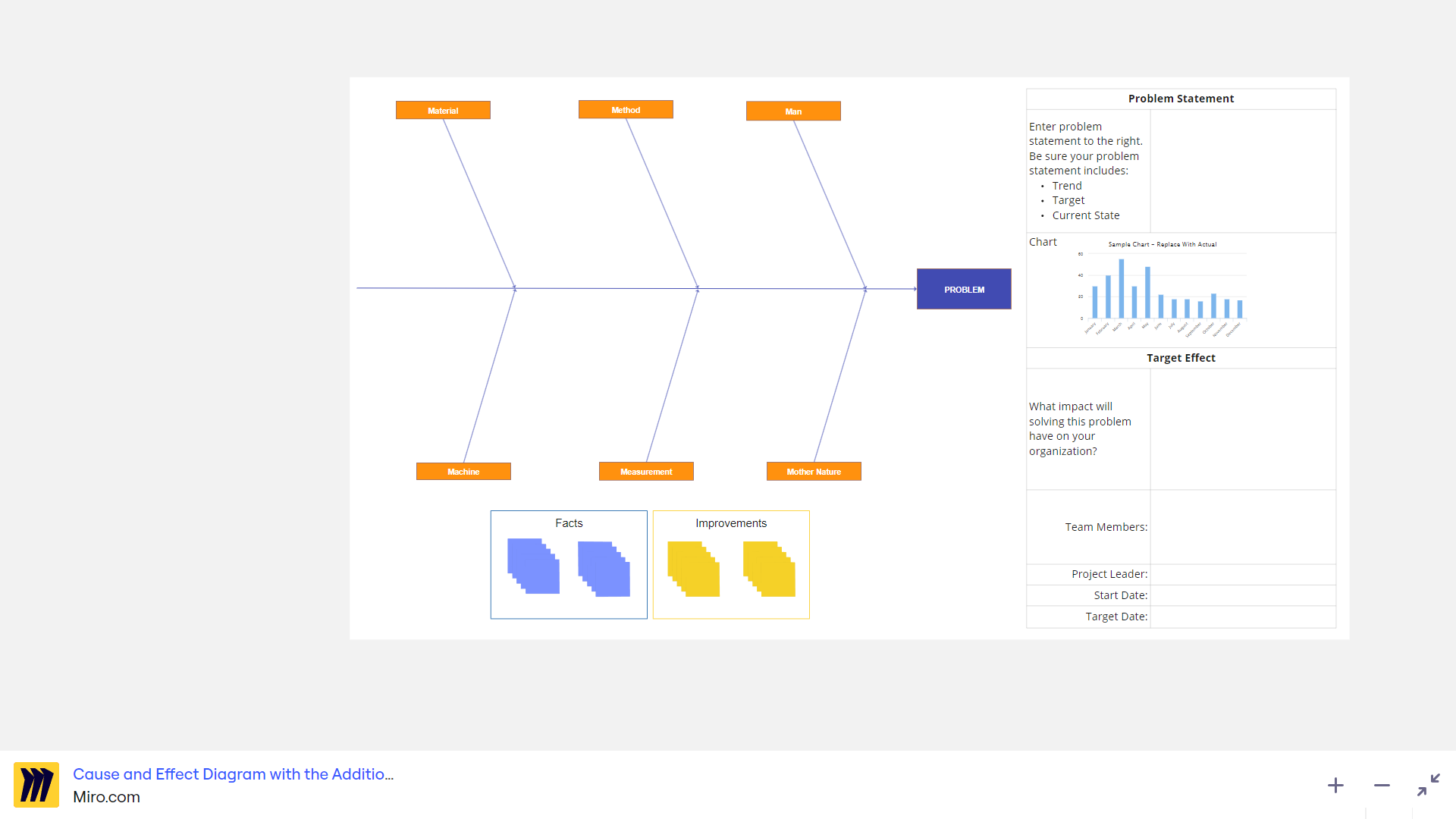

Miro
Прекрасная платформа для визуализации. Правда, после ухода сервиса российские пользователи могут работать только на бесплатном тарифе — то есть создавать не больше трёх досок.
Здесь можно нарисовать собственную рыбу или воспользоваться шаблоном — например, от компании NEXT LEVEL Partners, разработанный Рюдзи Фукуда по специальной системе CEDAC (Cause and Effect Diagram with the Addition of Cards).
В этой диаграмме можно показывать не только причины, но и решения, используя карточки разных цветов:

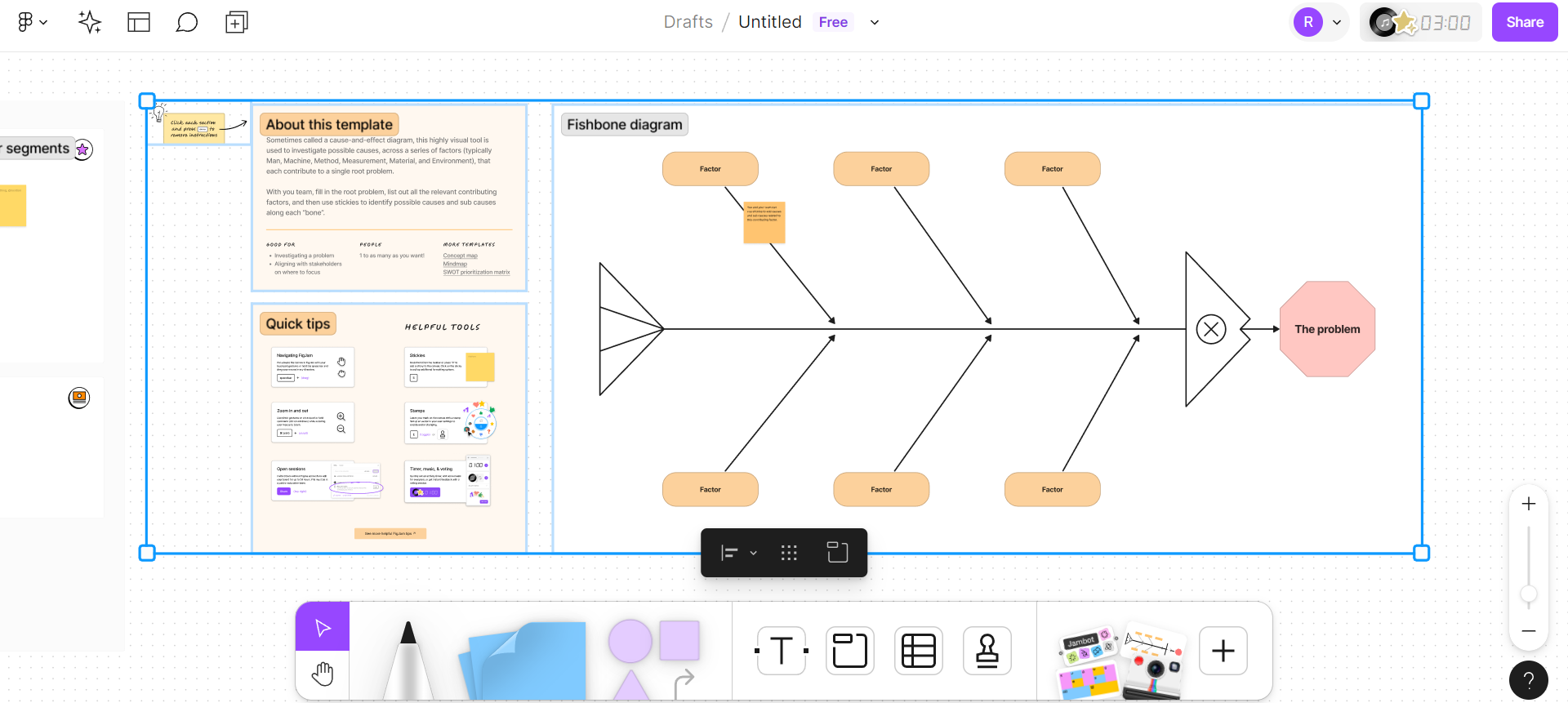

Figma и FigJam
Не менее известная платформа для построения визуализаций и графиков.
Есть бесплатный тариф. Расширенные функции стоят по тарифам Professional до $12 в месяц или Organization (до $45 в месяц).
В Figma тоже есть шаблон по запросу Fishbone Diagram. Удобно, что в нём нет делений по 6М, как во многих подобных шаблонах — то есть можно вписать только те факторы, которые касаются твоей ситуации.

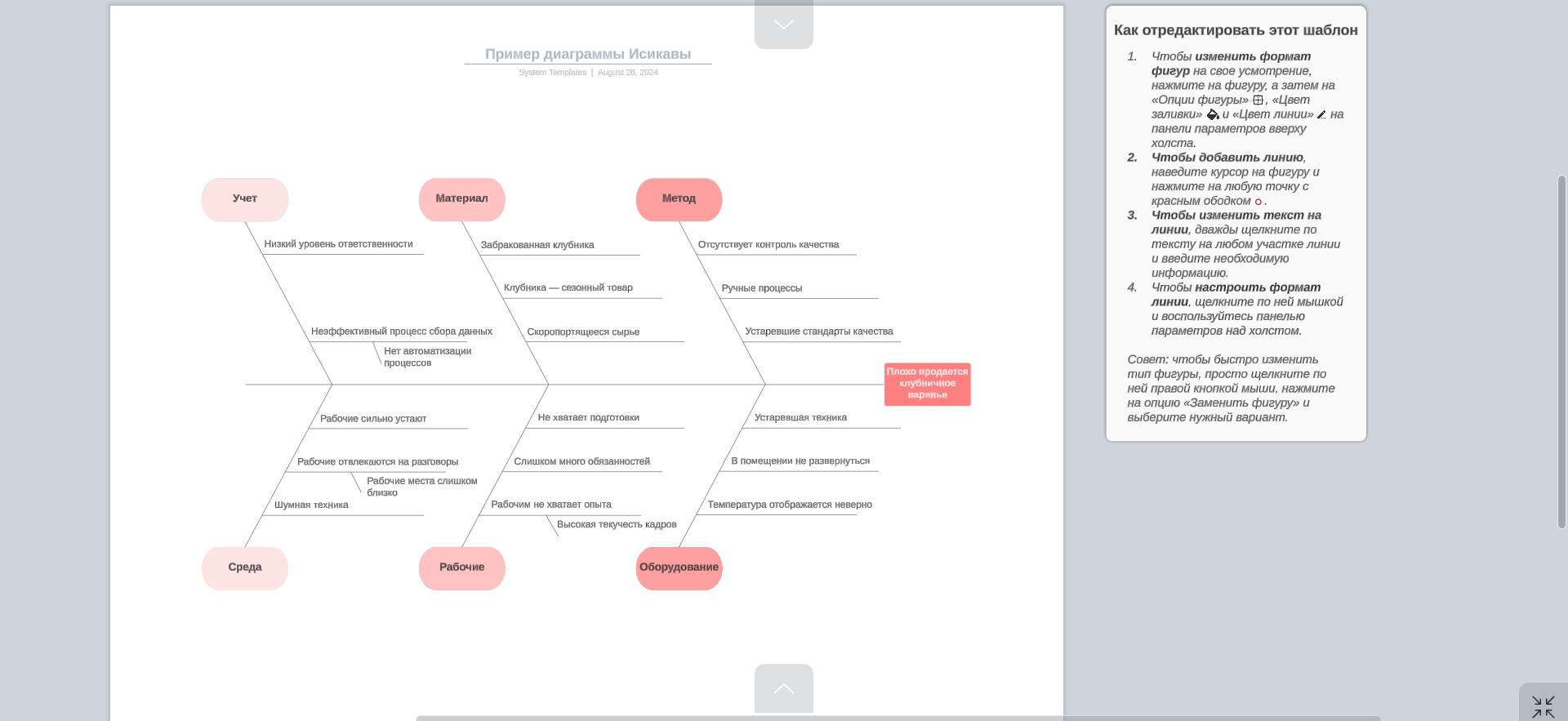

Lucidchart
Мощный сервис для визуализации проектов и процессов с кучей идей для инфографик. Помимо бесплатного, есть несколько тарифов: индивидуальный ($9 в месяц), для команды ($30 в месяц) или крупного предприятия ($36,50 в месяц).
Диаграмма Исикава тут, конечно, тоже есть! Лаконичная и со специальными строками для уточнений связей и причин.

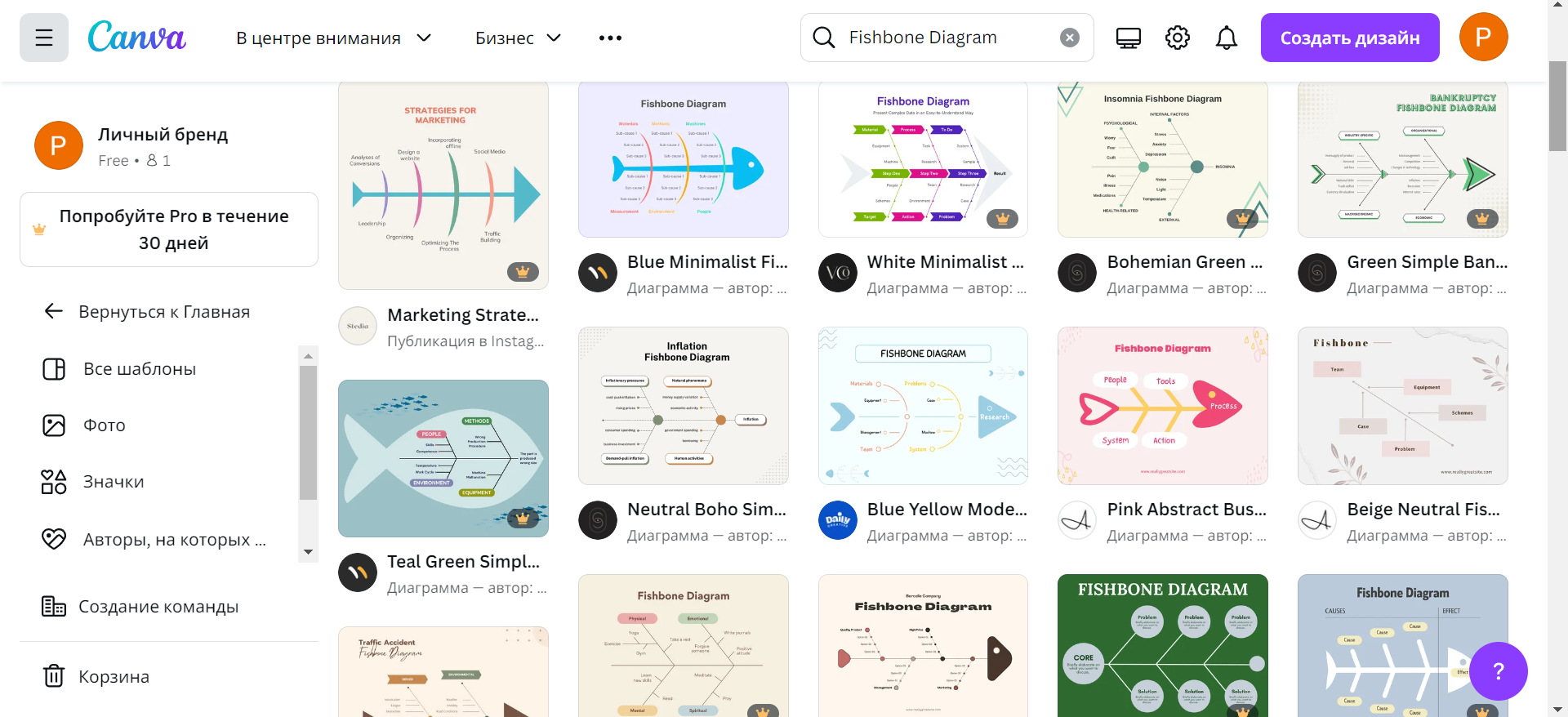

Canva
Платформа для графического дизайна. Работать можно индивидуально — бесплатно или в тарифе Pro за $12 в месяц. Или пригласить команду от трёх человек и платить по $10 в месяц за каждого.
Шаблонов в Canva море — и рыба в этом море тоже есть! Выбирай любую.
Скелет выводов
- Диаграмма Исикавы, она же диаграмма скелет рыбы или рыбья кость — графический метод анализа причин и оценки рисков
- Поможет найти неочевидные причинно-следственные связи и составить стратегию для решения проблем или оптимизации процессов
- Чтобы собрать диаграмму, нужно разложить процессы на составные части, пройтись по каждой из них и рассмотреть ещё детальнее. Дальше разбирать проблемы в мелочах
- Классные программы для составления диаграммы рыбы — Miro, Lucidchart, Figma, Canva. Там есть специальные шаблоны!
